MP8017

MP8017

兼容 IEEE 802.3af 标准的 PoE PD 解决方案，集成原边或副边调节有源钳位反激变换器

MPL

MPL

Datasheet

详情

MPL

采用MPS电感可优化性能

MP8017 是一款兼容 IEEE 802.3af标准的集成型以太网供电（PoE）受电设备(PD)，它集成了反激变换器。该器件适用于小尺寸、13W、隔离式 PoE 应用。其PD 接口支持所有 IEEE 802.3af 标准功能，包括检测、分类、浪涌电流限、工作电流限和 100V 热插拔 MOSFET。

MP8017 反激变换器专门为有源钳位原边调节（PSR）反激拓扑而设计，可提供小尺寸解决方案。MP8017 还可设置为副边调节 (SSR) 有源钳位反激拓扑，通过副边的光耦合器优化调节功能。

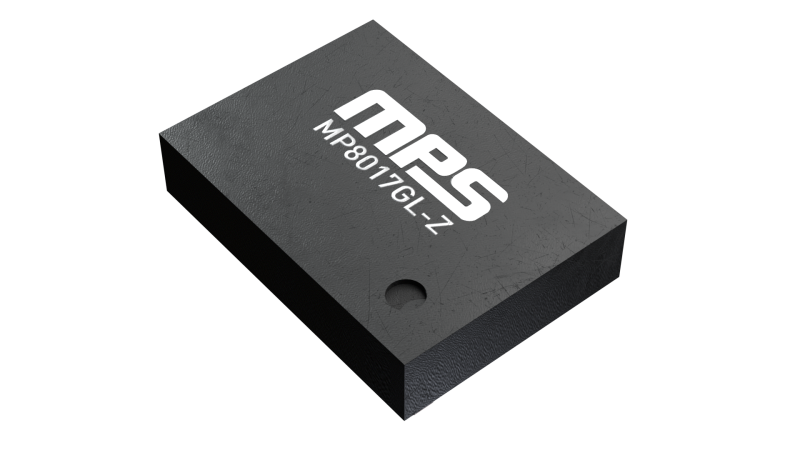

MP8017 最大限度减少了所需的外部元器件，为 PoE PD 应用提供了前端解决方案。它采用 QFN-19（3mmx4mm）封装。

产品特性和优势

兼容 802.3af 标准
100V、0.5Ω PD输入 MOSFET
有源钳位原边调节（PSR）反激拓扑，无需辅助绕组
通过光耦合器提供有源钳位副边调节（SSR）反激拓扑
集成 0.37Ω 和 0.75Ω 反激 MOSFET
高达 650kHz的可调频率
1.5A 开关限流保护
在 PSR 模式下提供输出二极管补偿
可调软启动时间
通过频率抖动降低 EMI
打嗝模式的过载保护（ OLP）、过压保护（OVP）和过温保护（OTP）
采用 QFN-19（3mmx4mm）封装

正在供货产品型号

MP8017GL-P MP8017GL-Z

P&Z的含义

相关产品

采用MPS电感可优化性能

EV8017-RJ45-00A 用于 EVL8017 评估板的 PoE 电缆连接板

MPL

采用MPS电感可优化性能

EV8017-RJ45-00A RJ45 连接板用于将来自以太网电缆的 PoE电源传输到 EVL8017 评估板上。EVL8017 评估板用于展示 MP8017 的功能。MP8017 是一款集成型 IEEE 802.3af PoE 受电设备。

建议在对 EV8017-RJ45-00A 进行任何更改之前首先阅读 MP8017 和 EVL8017 数据手册。

¥181.25
+ 税

集成PSR反激式变换器、具有12V 输出并兼容IEEE 802.3af标准的PoE PD 解决方案评估板

集成PSR反激式变换器、具有5V 输出并兼容IEEE 802.3af标准的PoE PD 解决方案评估板

推荐电感

优化的性能: EV8017-RJ45-00A, EVL8017-L-00A, EVL8017-L-00B

优化的性能:
EV8017-RJ45-00A, EVL8017-L-00A, EVL8017-L-00B

薄型塑封电感 10µH

电感选择工具

基于额定数值进行计算

设计资源

Controlling Primary-Side Ringing

Introducing the MP8017: An Ultra-Small IEEE 802.3af PoE PD Solution

Understanding Power over Ethernet and PoE Controllers and Converters

How to Optimize a Power over Ethernet (PoE) PD Design

Power over Ethernet (PoE) Power Supply Process Across IEEE 802.3af/at/bt Protocol

元件库，封装库和 3D 模型

30种以上格式

Show more

Cad Symbols

元件库 (36)

Cad Footprints

封装库 (34)

Cad 3D Models

3D 模型 (15)

直接从MPS购买

标准定价

有货

MP8017GL-Z MP8017GL-P

包: QFN-19 (3x4)

5,000每卷

现货价格 ¥8.77 1K

数量单价
1

¥17.26
10

¥15.44
100

¥12.98
250

¥12.33
500

¥10.80
1K

¥8.77

量大请询价询价

库存: 2,500

现在下单，可于2025 年 4 月 25 日前发货，库存达2,500片

更多数量的交货时间

更多数量预计于2025 年 8 月 10 日前发货

3-10个工作日内到货。每单运费仅为 5 美元。

创建myMPS+账号申请免费样品

技术论坛

MPS 工程师24小时内回复您！

【直播回放】MPS明星级产品-全球最小 IEEE802.3af PD解决方案讲座精彩回顾，附讲座视频及讲义

...网线压降，802.3af, 网线不能超过20Ω。 Q：POE不同功率都使用网线的哪些线？ A：af，at 用两队线，BT用4对线。 Q：工作温度范围是多少？ A：-40-125℃。 Q：MP8017和MP8017GL有什么区别？ A：是一样的。 Q：POE外围器件多不多？ A：MP8017应该...

Latest activity 3 years ago

有没有变压器设计资料？

隔离电源解决方案

Latest activity a month ago

需要MP8017评估板所使用变压器的具体型号和资料

基于MP8017设计POE供电，参考设计TWPEP090909B300T上的变压器找不到资料，麻烦您提供一下推荐的变压器型号，和购买的渠道。
