- MP6631A
MP6631A
Session textval
Session Titefor popup
详情
MP6631A 是一款集成功率 MOSFET 的三相直流无刷 (BLDC) 电机驱动器。该器件的输入电压 (VIN) 范围为 3.6V 至 35V，可采用单个或三个外部霍尔效应传感器来驱动三相 BLDC 电机，峰值相电流可高达 3A。
MP6631A 通过脉宽调制 (PWM) 信号或 PWM/DC 引脚上的 DC 信号进行闭环/开环控制，从而控制电机速度。它具有内置、可调的速度曲线功能，提供可实现最大扭矩的正弦驱动，以及全速范围内的低速纹波和噪声。
该器件提供转速检测功能。转速检测器（FG/RD 引脚）为开漏输出，输出相对于霍尔比较器输出的高电压或低电压。MP6631A还利用 DIR 引脚的输入进行方向控制。
MP6631A提供丰富的保护功能，包括输入过压保护（OVP）、欠压锁定（UVLO）保护、堵转保护、过流保护（OCP）和过温关断保护。

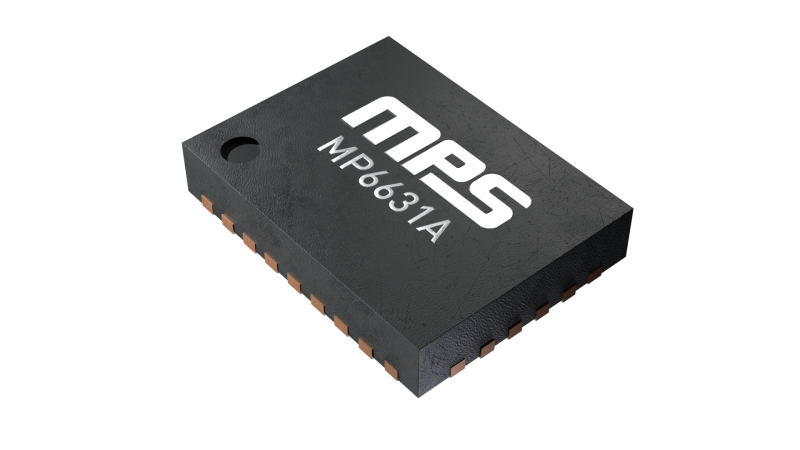

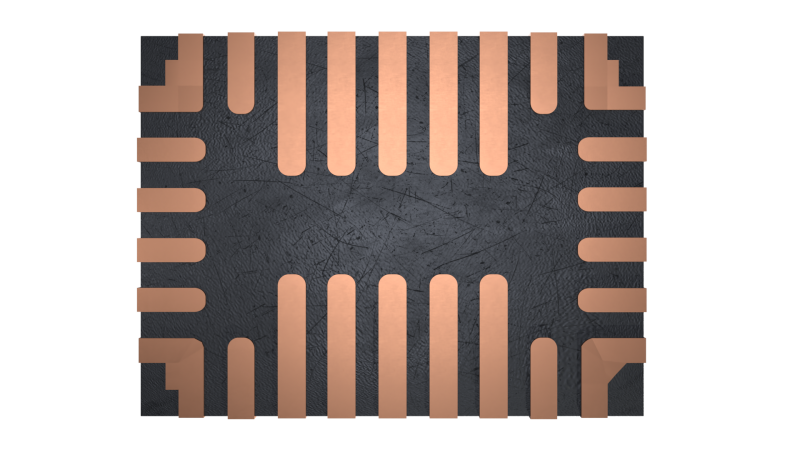

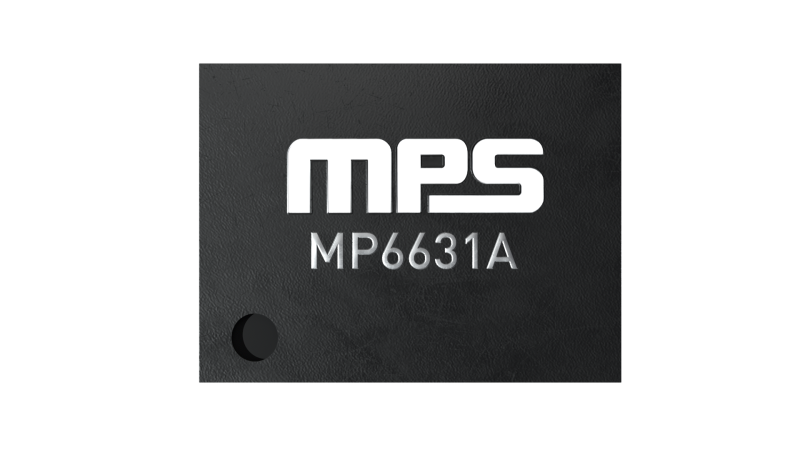

MP6631A 采用 QFN-26 (3mmx4mm) 封装。
-
显示更多
显示较少
产品特性和优势
- 3.6V 至 35V 工作输入电压 (VIN) 范围
- 峰值相电流高达 3A
- 集成 160mΩ 上管 MOSFET (HS-FET) 和下管 MOSFET (LSFET)
- 正弦驱动
- 支持 0V 至 1.2V 直流输入或 1kHz 至 100kHz 脉宽调制 (PWM) 输入
- 支持三霍尔或单霍尔元件差分输入
- 闭环/开环速度控制
- 方向/制动输入
- 省电模式
- 0.5s/4.5s锁定保护
- 过流保护 (OCP)
- 支持每个电周期的单脉冲或三脉冲 FG 输出
- FG信号：转速指示
- 软启动 (SS) 实现低噪声和电流过冲
- 采用 QFN-26 (3mmx4mm) 封装
正在供货产品型号
MP6631AGL-xxxx-Z MP6631AGL-xxxx-P MP6631AGL-0000-Z MP6631AGL-0000-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
