- MP6616
MP6616
Session textval
Session Titefor popup
详情
MP6616 是一款集成嵌入式霍尔效应传感器和功率 MOSFET 的单相直流无刷（BLDC）电机驱动器。它在 3.3V 至 18V 输入电压(VIN) 范围内可实现高达 2A 的输出电流(IOUT)。MP6616 通过 PWM 引脚上的脉宽调制（PWM）信号闭环或开环控制电机转速。该器件具有可配置的软换向角和霍尔偏移角。霍尔偏移角可灵活优化，以在整个速度范围内实现低速和高速性能。
MP6616 还配有转速检测器（FG/RD 引脚）。FG/RD 是开漏引脚，可输出相对于内部霍尔比较器输出的高/低电压。保护功能包括输入过压保护（OVP）、欠压锁定保护（UVLO）、转子堵转保护、过流保护（OCP）和过温关断保护。
MP6616 采用 QFN-10（2mmx3mm）封装。
产品优势：
- 集成功率 MOSFET 和霍尔传感器，采用更少的外部元器件
- 低导通阻抗（总共 100mΩ HS + LS）以实现高效率
- 无需微控制器（MCU）即可实现闭环控制
- 数字可配置速度曲线
-
显示更多
显示较少
产品特性和优势
- 2mT 最小灵敏度嵌入式霍尔效应传感器
- 3.3V 至 18V 工作输入电压(VIN) 范围
- 2A 连续输出电流(IOUT)
- 100mΩ 集成功率 MOSFET
- 最大可配置速度：40000rpm
- 可配置最小速度和启动占空比
- 闭环或开环速度控制
- 闭环模式下提供高速精度
- 最大可配置软换向角：45°
- 最大可配置霍尔偏移角：±45°
- 最大四级可配置电流限值：4A
- 脉宽调制（PWM）输入范围：1kHz 至 100kHz
- 可配置的软启动时间（tSS）
- 固定开关频率（fSW）：27kHz
- 待机模式
- 自动恢复转子堵转保护
- 自动恢复过温关断保护
- 内置输入过压保护（OVP）、欠压锁定（UVLO）保护和自动恢复
- 采用 QFN-10（2mmx3mm）封装
正在供货产品型号
MP6616GD-xxxx-Z MP6616GD-xxxx-P MP6616GD-0000-Z MP6616GD-0000-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
MP6616 Resources
-
PRODUCT CATEGORY
风扇驱动器产品类目 -
PRODUCT
MP6637产品5.5V, 1.3A Peak, Three-Phase, Sensorless BLDC Motor Driver with Integrated MOSFETs
-
PRODUCT

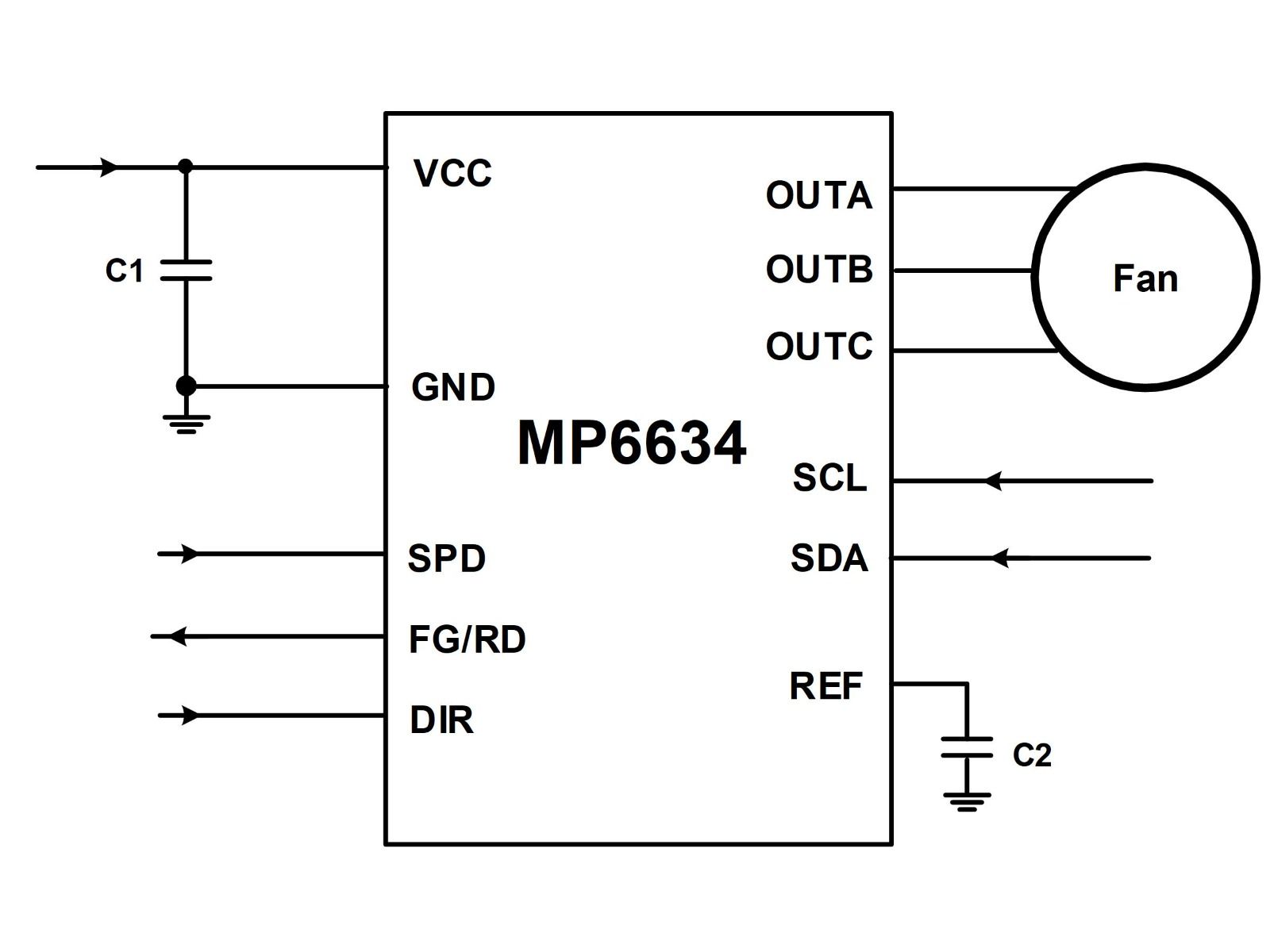

MPQ6634-AEC1产品35V、2A 峰值、三相、无传感器 BLDC 电机驱动器，符合 AEC-Q100认证
-
