购买MP6545
详情
MP6545 是一款用于驱动直流无刷 (BLDC) 电机及其他负载的 3 相功率级 IC。
该器件可在 4.5V 至 45V 的宽输入电压 (VIN) 下工作，在适当的环境温度 (TA) 和 PCB 布局条件下，能够提供高达 2.5A 的每相输出电流。
其内部安全与诊断功能包括过流保护 (OCP)、输入过压保护 (OVP)、输入欠压锁定 (UVLO) 和过温关断保护 (OTP)。

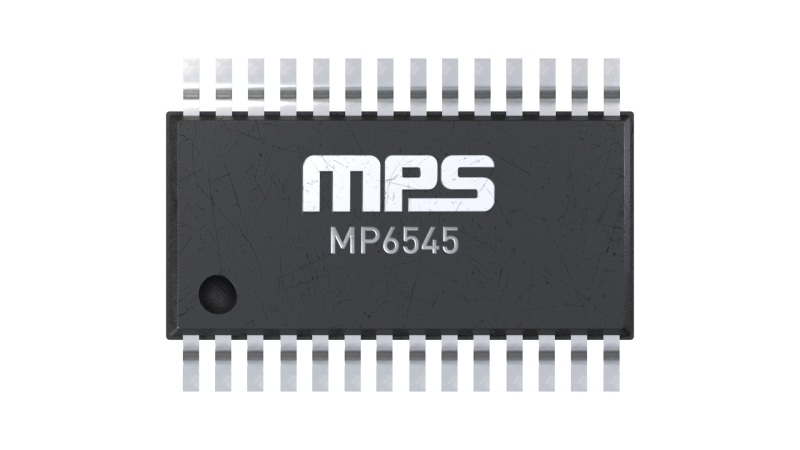

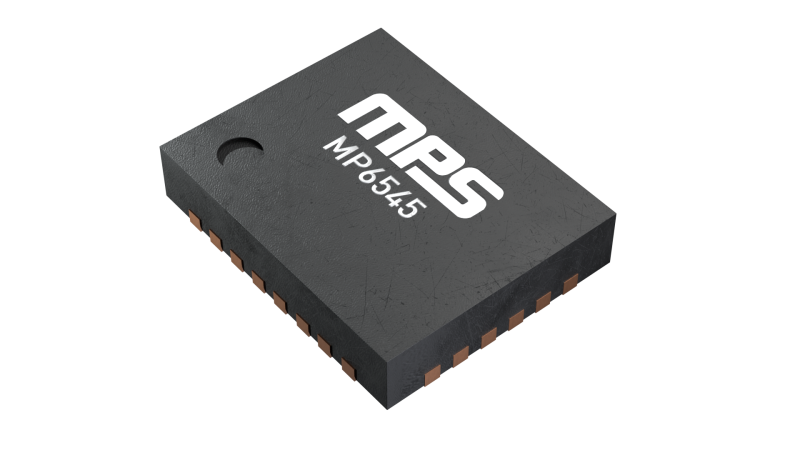

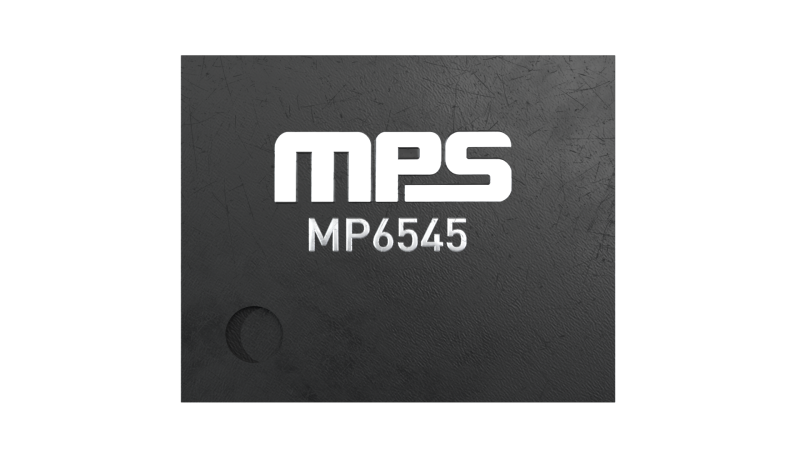

MP6545 的每个输出引脚都具有独立的上管 (HS) 和下管 (LS) 输入引脚。MP6545 采用 QFN-28 (4mmx5mm) 和 TSSOP-28EP 封装。
产品特性和优势
- 4.5V 至 45V 工作输入电压 (VIN) 范围
- 2.5A 最大输出电流 (IOUT_MAX)
- 三通道半桥 (HB) 驱动器
- 每个 MOSFET 都具有低至 150mΩ 的导通电阻 (RDS(ON))
- 保护功能：
- 过流保护 (OCP)
- 过压保护 (OVP)
- 欠压锁定 (UVLO) 保护
- 过温 (OT) 关断保护
- 故障指示输出
- 采用 QFN-28 (4mmx5mm) 和 TSSOP-28EP 封装
正在供货产品型号
MP6545GV-Z MP6545GV-P MP6545GF-Z MP6545GF-P
P&Z的含义
相关产品
EV6545-F-00A 45V、2.5A 三相功率级评估板，采用 TSSOP-28EP 封装
EV6545-F-00A 评估板用于展示 3 相功率级 MP6545GF 的功能。MP6545GF 用于驱动直流无刷 (BLDC) 电机及其他负载。
MP6545 可在高达 45V 的输入电源电压 (VIN) 下工作，每相可提供高达 2.5A 的负载电流。MP6545 的每个输出引脚都具有独立的上管 (HS) 和下管 (LS) 输入引脚。输入控制信号可在板上生成，也可通过板上的连接器由外部控制器提供。
MP6545GF 采用 TSSOP-28EP 封装。建议在对 EV6545-F-00A 进行任何更改之前，请先阅读 MP6545 数据手册。
45V、2.5A 三相功率级评估板
