MP6539B

MP6539B

100V, 三相直流无刷电机预驱动

Datasheet

详情

MP6539B 是一款设计用于三相无刷直流电机驱动应用的栅极驱动IC。MP6539B 能驱动由 6 个100V N-路功率MOSFET组成的三个半桥。

MP6539B 使用自举电容为高侧MOSFET驱动供电。如果需要长时间输出高电平，则由内部充电泵维持高侧栅极驱动电压。

内部安全特性包括直通保护、可调节死区时间控制、欠压锁定保护（ULVO）和过温保护。

MP6539B 的产品特性与 MP6539 类似。它不具有自动自举充电功能、没有过流保护，仅可通过VDD引脚供电（去掉了VIN和LDO引脚）。

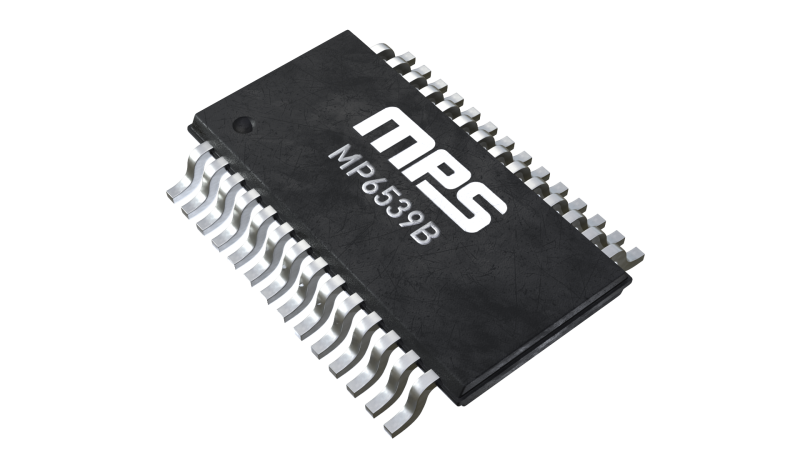

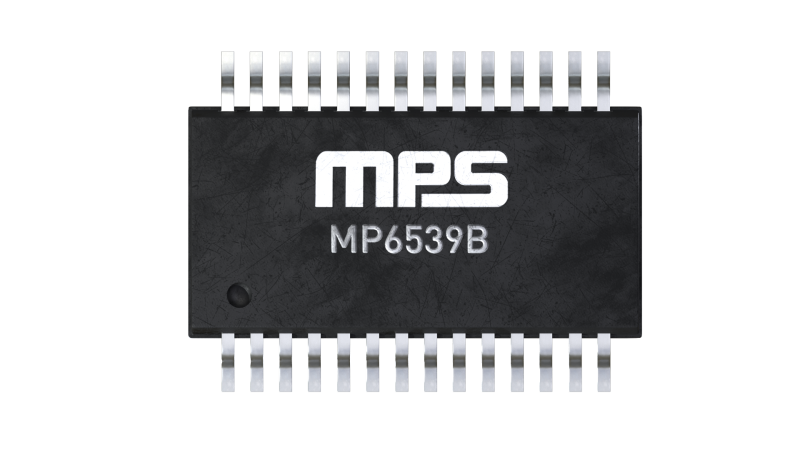

MP6539B 采用带散热焊盘的 TSSOP-28 (9.7mmx6.4mm) 和 QFN-28 (4mmx5mm) 封装。

产品特性和优势

支持 100V 工作电压
120V VBST 最大输出电压
集成电流采样放大器
用于电池供电应用的低功率休眠模式
可调节的死区时间控制能防止上下管直通
过温保护和欠压锁定（UVLO）保护
故障指示输出
采用散热性能更强、表面贴装的 TSSOP 和 QFN 封装

正在供货产品型号

MP6539BGF-P MP6539BGF-Z MP6539BGV-P MP6539BGV-Z

P&Z的含义

相关产品

EV6539B-F-00A 8V 至 100V, 3相直流无刷电机预驱动评估板

EV6539B-F-00A 是3相直流无刷电机预驱动 MP6539BGF 的评估板。

其工作电压高达100V。它配置了由 6 个N-通道功率 MOSFET 组成的3个半桥。由装在电机内部的霍尔传感器提供转子位置信息，由外部控制器生成驱动控制信号，如MCU、FPGA等。

¥325.80
+ 税

8V 至 100V, 3相直流无刷电机预驱动评估板
