MP5056是一款热插拔保护器件。它可以保护输出电路免受输入瞬变的影响，也可以保护输入免受输出的意外短路及瞬变影响。
MP5056通过输出斜率限制启动过程中产生的浪涌电流；斜率由连接到SS引脚的外部电容控制。MP5056使用采样FET拓扑实现最大输出负载的电流限制；电流限制（ILIMIT）的大小则由ISET引脚与地之间的低功率电阻来控制。该器件通过内部电荷泵来驱动功率器件栅极，因此可以采用具有7mΩ超低导通电阻 (RDS(ON)) 的功率MOSFET。MP5056还提供一个IMON可选功能，用来产生与流过功率器件的电流成正比的电压，该电压通过IMON引脚和地之间连接的电阻设置。
MP5056全面的保护功能包括了限流保护、过温关断和损坏MOSFET检测。限流保护和过温关断保护都提供可配置的自动重试或闭锁模式。另外，该器件还提供欠压锁定保护（UVLO）。

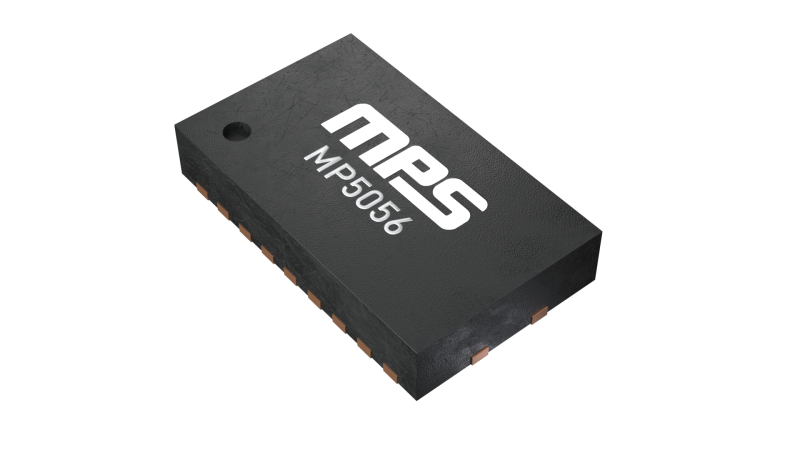

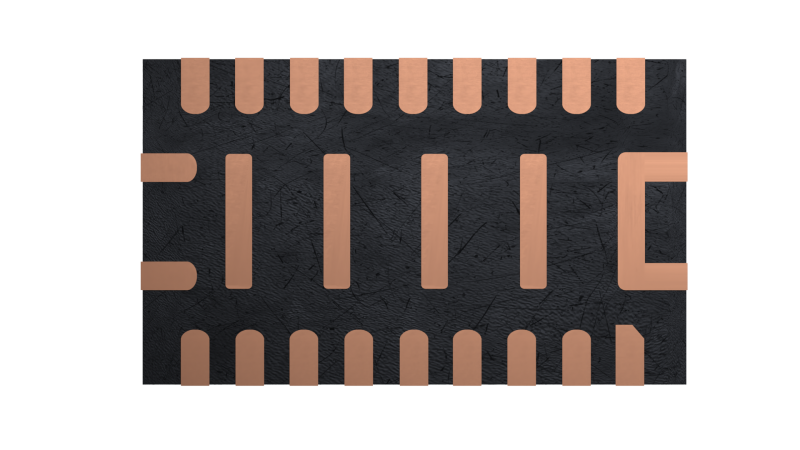

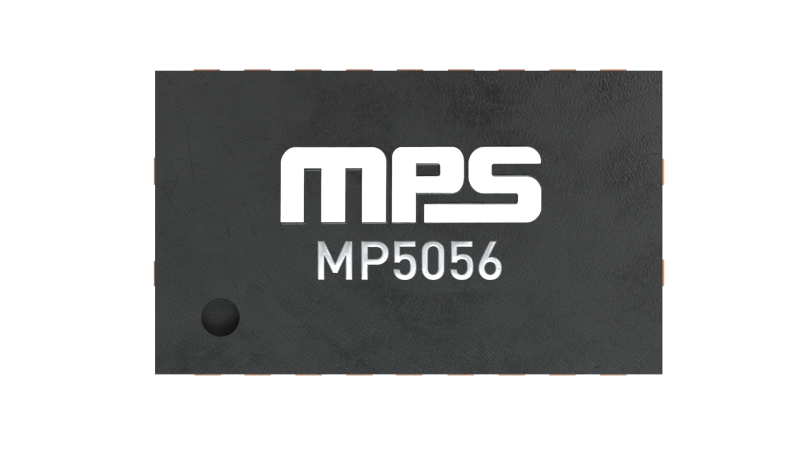

MP5056采用QFN-22（3mmx5mm）封装。
-
显示更多
显示较少
产品特性和优势
- 7mΩ集成功率MOSFET
- 5A至15A可调电流限制（ILIMIT）
- 输出电流（IOUT）测量
- ±10％电流监控精度
- 短路保护快速响应（200ns）
- 电源正常（PG）检测和FLTB指示
- 输入电压（VIN）= 0V时，PG置为低
- 损坏MOSFET检测
- 外部软启动（SS）
- 欠压锁定（UVLO）保护
- 过温关断保护
- 采用QFN-22（3mmx5mm）封装
正在供货产品型号
MP5056GQV-Z MP5056GQV-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
