购买- MP4658
MP4658
Session textval
Session Titefor popup
详情
MP4658 是一款用于控制LED 背光的 4 串副边LED 驱动器，它是监控器和小型电视 LED 背光的理想选择。该器件控制反激功率级来调节 LED 电流环路和输出电源电压。 MP4658 集成了一个 4 串 LED用于电流平衡。它支持 6V 至 36V的输入电压 (VIN) ，输出补偿信号，并通过光耦合器控制原边反激式功率级（或其他功率级）来调节输出电压 (VOUT)。
MP4658通过 ADIM 和PDIM引脚实现 LED 电流 (ILED) 的模拟调光或脉宽调制 (PWM) 调光。在模拟调光模式下，向ADIM引脚施加频率大于5kHz的脉冲信号；在 PWM 调光模式下，则向PDIM引脚施加低频PWM信号。MP4658还支持LED 电流的模拟模式PWM调光，这种方法可以使LED电流缓慢上升和下降。
MP4658 提供多种智能保护功能以提升系统的可靠性，包括 LED 开路保护、LED 灯串短路保护、LEDx 对地短路保护、反馈过压保护 (OVP)、反馈开路保护和热保护。

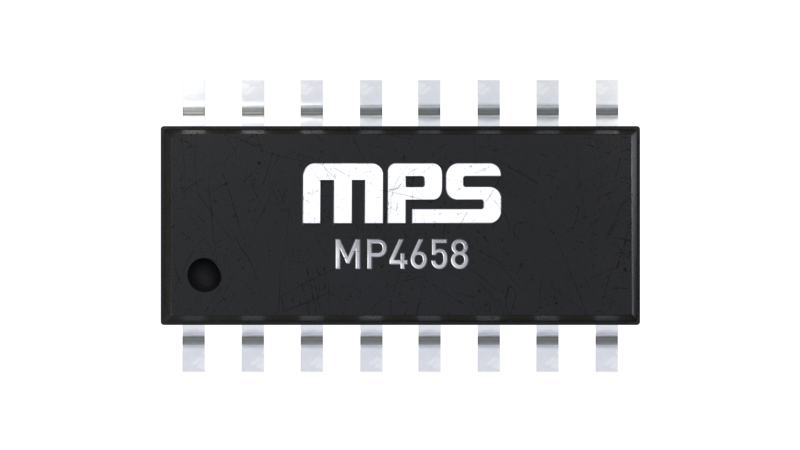

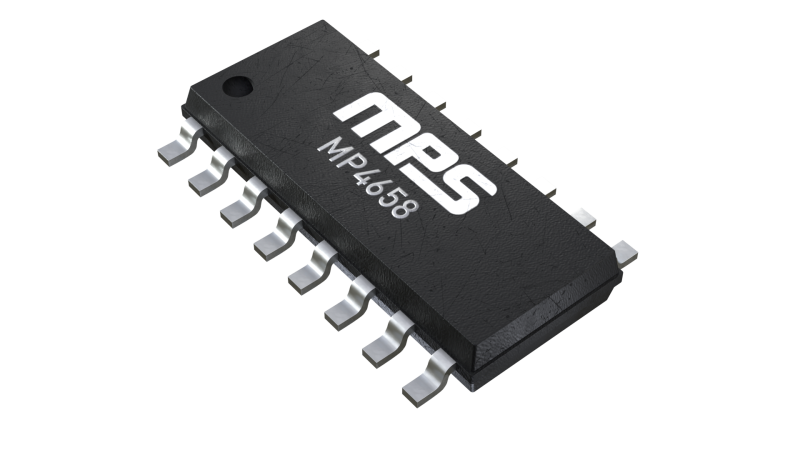

MP4658 采用 SOIC-16 封装。
-
显示更多
显示较少
产品特性和优势
- 6V 至 36V 输入电压 (VIN)
- 80V/200mA、4 串 LED 电流平衡
- 为前一个功率级提供反馈
- 小于2%的LED 电流精度
- 1.5% LED 电流平衡
- 低 LEDx 调节电压以实现高效率
- 模拟和脉宽调制 (PWM) 调光
- LED 开路保护
- LED短路保护
- LEDx 引脚对地短路保护
- 过压保护 (OVP)
- 热保护
- 采用 SOIC-16 封装
正在供货产品型号
MP4658GS-Z MP4658GS-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
