MP4317
Session textval
Session Titefor popup
详情
MP4317 是一款频率可调的同步降压开关模式变换器，它内部集成了上下管功率 MOSFET（HS-FET 和LS-FET），可提供高达 7A 的高效输出电流 (IOUT)，并具有电流模式控制以实现快速环路响应。
MP4317具有3.3V 至 45V 的宽输入电压 (VIN) 范围，可适应汽车输入环境中的各种降压应用。而1.7μA的低关断电流 (ISD) 则允许该器件用于电池供电应用。
MP4317 在整个负载范围内都可提供高功率转换效率，并在轻载条件下降低开关频率以降低开关损耗和栅极驱动损耗，从而进一步提高效率。
MP4317通过一个开漏电源正常 (PG) 信号来指示输出电压 (VOUT) 是否在其标称电压的 95% 至 105% 之间。另外还提供高占空比和低压差模式，使器件能够承受汽车冷启动的条件。

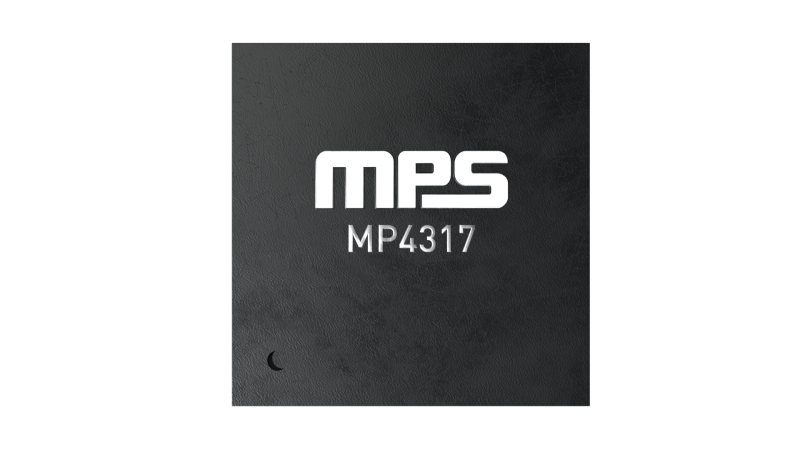

MP4317提供全面的保护功能，包括频率折返功能以防止启动过程中电感电流 (IL)过冲，以及带打嗝模式的过流保护 (OCP) 和过温关断保护以实现高可靠性与容错性。MP4317 采用 QFN-20 (4mmx4mm) 封装。
-
显示更多
显示较少
产品特性和优势
- 3V 至 45V 的宽工作输入 (VIN) 电压范围
- 高达 7A 的连续输出电流 (IOUT)
- 低至7μA 的关断电流 (ISD)
- 18μA 睡眠模式静态电流 (IQ)
- 内置48mΩ 和 20mΩ 功率 MOSFET
- 适用于汽车电池应用的 350kHz 至 1000kHz 可调开关频率 (fSW)
- 外部时钟同步
- 异相同步时钟输出
- 频谱扩展 (FSS)功能以实现低 EMI
- 对称 VIN以实现低 EMI
- 电源正常 (PG) 信号输出
- 外部软启动 (SS)
- 100ns 最小导通时间 (tON_MIN)
- 可选的高级异步调制 (AAM) 模式或强制连续导通模式 (FCCM)
- 低压差模式
- 带打嗝模式的过流保护 (OCP)

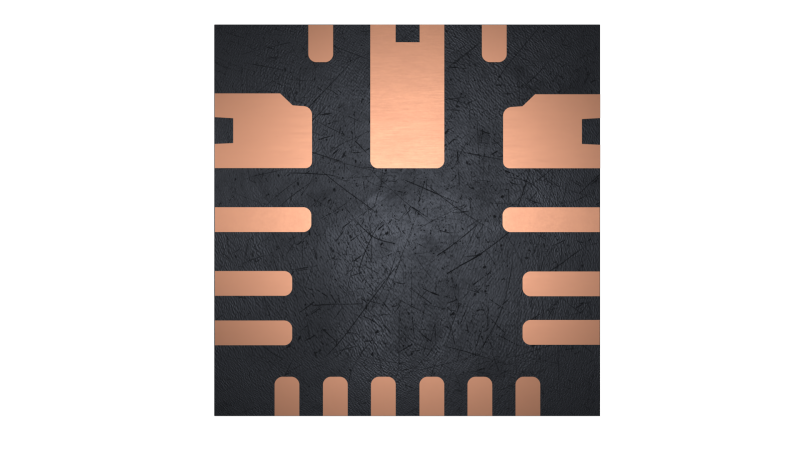

- 采用 QFN-20 (4mmx4mm) 封装
- 采用侧面镀锡封装
正在供货产品型号
MP4317GRE-Z MP4317GRE-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
