MP4030
NOT RECOMMENDED FOR NEW DESIGNS
MP4030 continues to be in production for existing customers. Please consider this alternative for new designs:
MP4033
MP4033
增强 TRIAC 可调光、原边控制离线 LED 控制器（带有源 PFC）
Features & Benefits
- 原边控制，无需副边反馈电路
- 自适应调光器类型检测和基于舍相的调光控制
- 良好的调光器兼容性和宽调光范围
- 通过 PWM 输入提供模拟调光功能
- 快速启动，无明显延迟
- 可编程电流折返，可延长 LED 使用寿命（NTC）
- 适合暖日调光应用的色温和亮度控制
- 精确线性和负载调整率
- 高功率因数
- 在临界导通模式下工作
- 逐周期限流保护
- 绕组短路保护
- 输出过压保护
- 输出短路保护
- ZCD 引脚短路保护
- 过温保护
- 采用 SOIC-8/MSOP-10/SOIC-14 封装
… and many more!
详情

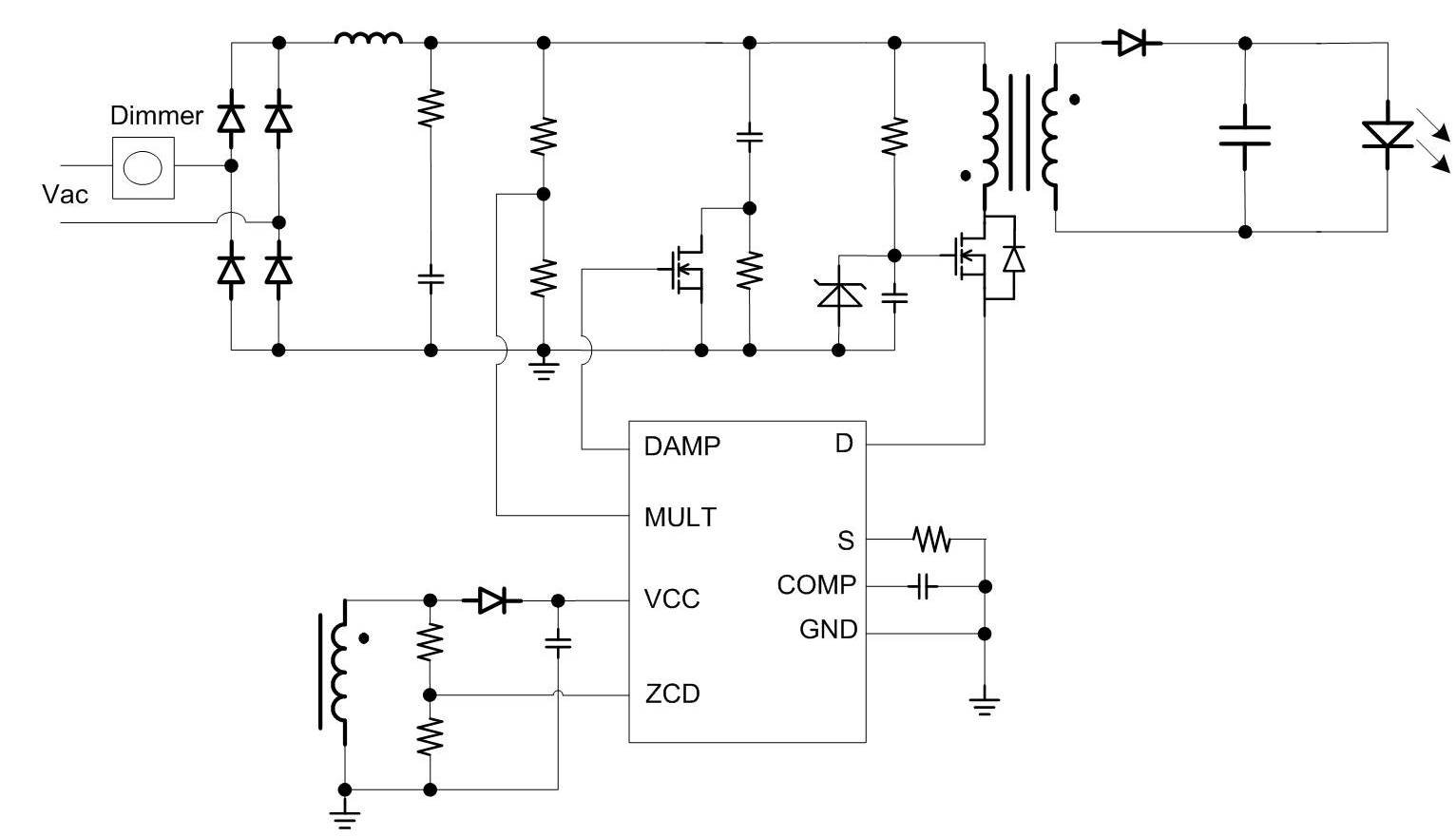

MP4030是一款支持TRIAC调光的原边控制离线LED照明控制器。 它可为采用单级变换器的隔离式照明应用提供高功率因数和精确的LED电流。其专有的实际电流控制方法可通过原边信息精确控制LED电流。通过减少副边反馈组件和光耦合器，该器件大大简化了LED照明系统的设计。MP4030集成了功率因数校正功能并采用临界导通模式工作，从而减少了MOSFET开关损耗。MP4030还在VCC处集成了充电电路，可快速启动而不会产生明显延迟。MP4030采用专有调光控制功能，使TRIAC调光范围得到极大扩展。其多重保护功能可显著提高系统可靠性与安全性。MP4030具有自动重启功能以及多种故障保护功能，包括过压保护、短路保护、可调原边过流保护、VCC欠压锁定保护（UVLO）和过温保护。MP4030 采用小尺寸 SOIC8封装。
产品特性和优势
- 原边控制，无需副边反馈电路
- VCC内部充电电路可实现快速启动
- 精确的线性调整率
- 高功率因数
- 具有扩展调光范围的无闪烁相位控制TRIAC调光
- 边界传导模式操作
- 逐周期电流限制
- 可调原边过流保护
- 过压保护
- 短路保护
- 过温保护
- 采用 8引脚SOIC封装
正在供货产品型号
MP4030GS-P MP4030GS-Z
P&Z的含义
相关产品
EV4034-S-00B 85VAC-265VAC / 50Hz，10V / 350mA原边控制离线LED驱动器评估板
EV4034-S-00B 是一套用来演示MP4034性能的评估板。 MP4034 是一款无需副边反馈电路的原边控制离线LED照明控制器。
EV4034-S-00B通常用于驱动 3.5W LED 灯串 ，在输入为 85VAC 至 265VAC、50Hz 条件下，实现 10VTYP，350mA LED负载驱动。
EV4034-S-00B具有极高的效率，并且符合IEC61547的浪涌抗扰性要求和EN55015传导EMI要求。它具有多种保护功能，包括开路保护、短路保护、逐周期限流保护和过温保护。
85VAC-265VAC / 50Hz，40V / 150mA非隔离式离线LED驱动器评估板
85VAC-265VAC / 50Hz，10V / 350mA非隔离式离线LED驱动器评估板
