购买MP3383
正在供货产品型号
MP3383GS-Z MP3383GS-P MP3383GF-Z MP3383GF-P
P&Z的含义
相关产品
EV3383-F-00A 采用 TSSOP-16EP 封装的 4 串、每串最大 400mA、最大 80V VOUT、升压 WLED 控制器评估板
EV3383-F-00A 评估板用于展示 MP3383 的功能。MP3383 是一款具有四个 LED 电流通道的升压控制器，专用于驱动大型 LCD 面板背光应用中的 WLED 阵列。MP3383 可通过并联两个或多个 IC 并且共享一个单电源来扩展 LED 通道数量。
MP3383采用峰值电流控制模式，并具有固定开关频率(fSW)；开关频率可通过一个外部设置电阻进行配置。MP3383支持6V至 33V的输入电压 (VIN) 电源，并通过驱动一个外部 MOSFET 实现输出电压 (VOUT) 的升压。它还可将每个 LED 灯串中的电流调节至由外部电流设置电阻设定的值。
MP3383 采用四个内部电流源进行电流平衡，灯串之间的电流匹配精度达 1.8%。LED 电流源上的低调整率电压还可降低功耗。
MP3383 通过 PWM 输入支持直接脉宽调制 (PWM) 调光和模拟调光。其完整的保护功能包括过流保护 (OCP)、过温保护 (OTP)、欠压保护 (UVP)、过压保护 (OVP)、LED 短路保护、LED 开路保护、电感短路保护和二极管短路保护。

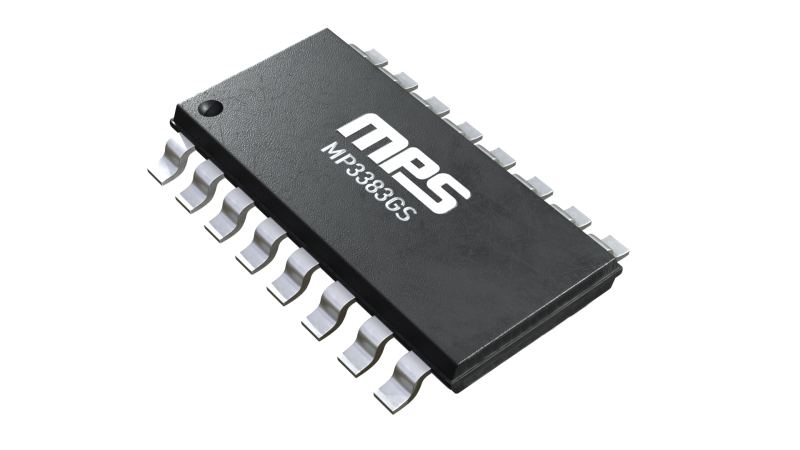

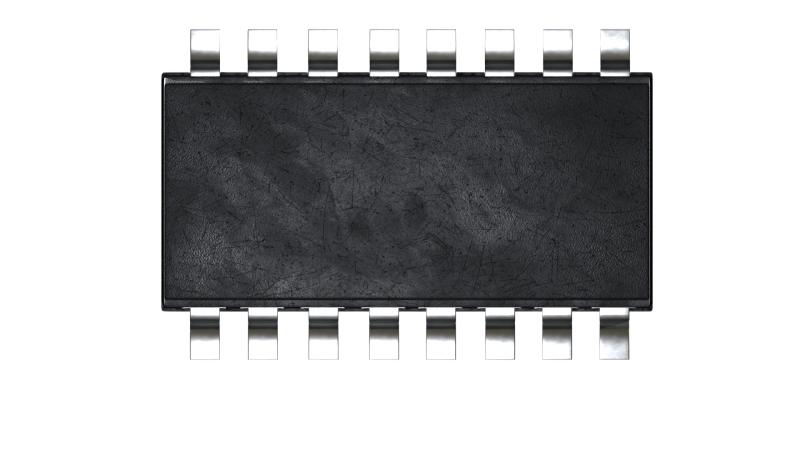

MP3383 采用 SOIC-16 和 TSSOP-16EP 封装。
EV3383-S-00A
采用 SOIC-16 封装的 4 串、最大 400mA/串、80V 最大VOUT、升压 WLED 控制器评估板
了解更多我们的评估板套件
