MP28600 是一款专为电池供电产品设计的超低静态电流 (IQ)同步升压变换器。它在轻载条件下具备高效率,可延长电池寿命。
MP28600 支持0.7V 输入电压 (VIN) 启动,启动后的VIN可降至 0.1V。 MP28600 采用恒定关断时间 (COT) 控制模式,可在轻载下实现高效率转换。
MP28600针对不同的VIN 条件提供升压模式或降压模式。在降压模式下,即使 VIN 超过 VOUT ,VOUT也可被调节至其目标值。

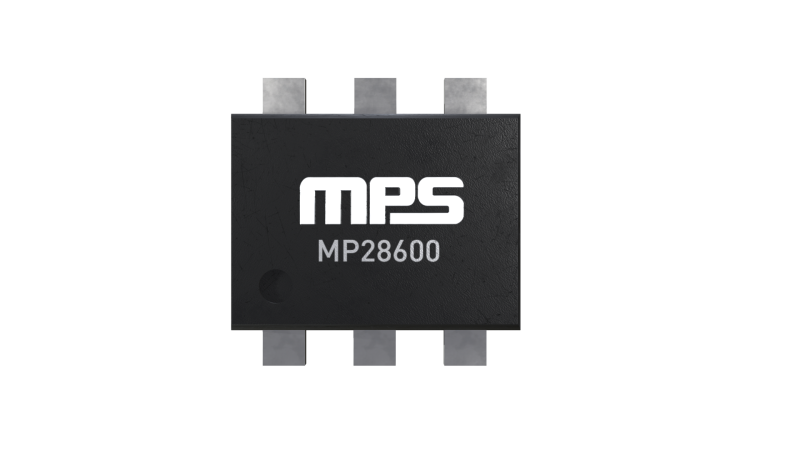

MP28600 采用节省空间的 SOT563 (1.6mmx1.6mm) 封装。
- 显示更多 显示较少
产品特性和优势
- 0.7V 至 5.25V 启动电压 (VST) 范围
- 0.1V 至 5.25V 工作输入电压 (VIN) 范围
- 2.5V 至 5.25V 输出电压 (VOUT) 范围
- 恒定关断时间 (COT) 控制模式
- 600nA 静态电流 (IQ)
- 1A 固定开关电流限
- 1.5V 至 5V/1mA 范围内的效率为 86%
- 升压模式和降压模式之间可自动切换
- 关断期间可实现真正的断连
- 150°C 过温关断保护
- 采用 SOT563 (1.6mmx1.6mm) 封装
- 采用MPS MPL-AT 系列电感可优化性能
正在供货产品型号
MP28600GTF-Z MP28600GTF-P MP28600GTF-33-Z MP28600GTF-33-P MP28600GTF-50-Z MP28600GTF-50-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
推荐电感
薄型塑封电感 3.3µH
电感选择工具
