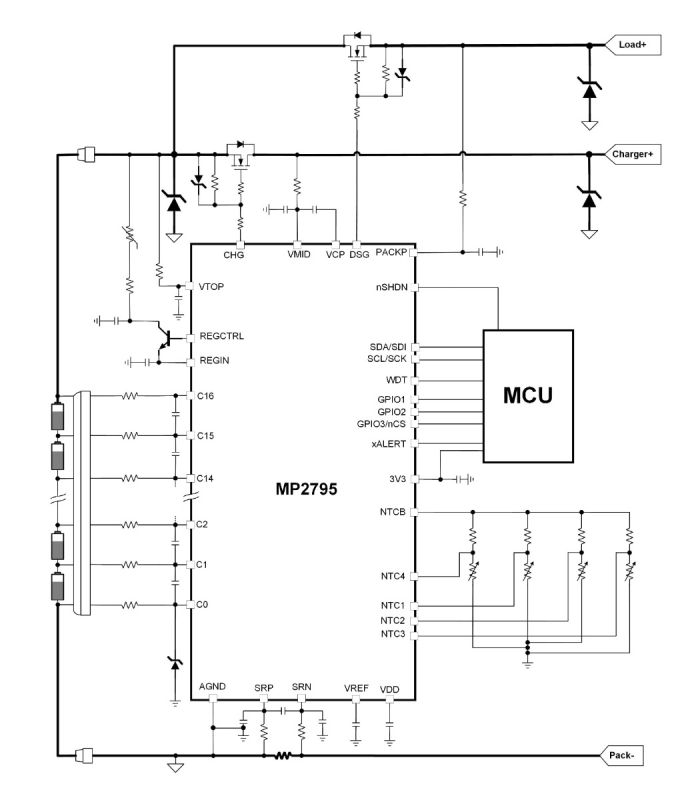

MP2795是一款强大的电池管理器件，它能够提供完整的模拟前端 (AFE) 监控和保护解决方案。该器件专为多节串联电池的管理系统（BMS）而设计，它支持 I2C 或串行外设接口 (SPI) 通信，支持7节至16节串联电池组连接，特定引脚上的绝对电压可超过80V。
MP2795集成了两个独立的模数转换器 (ADC)。第一个 ADC 可通过外部 NTC 热敏电阻测量每个通道的差分电池电压（最多 16 个通道）、芯片温度和 4 通道温度；第二个 ADC 则可通过外部电流采样电阻测量充电/放电电流。双 ADC 架构实现了同步电压和电流测量，可监测电池组阻抗。
与 MPF4279x 电量计配合使用时，MP2795的充电状态 (SOC) 误差可控制在 2% 以内。
MP2795中包含了用于充电和放电控制的上管 MOSFET (HS-FET) 驱动器。放电 (DSG) MOSFET 驱动器提供可配置的软启动 (SS)功能，无需外部预充电电路即可受控导通。MOSFET 驱动器集成了多种保护功能，包括过流保护 (OCP)、短路保护 (SCP)、电池欠压保护(UVP)、电池过压保护(OVP)，以及高温/低温保护。所有保护功能都具有可配置阈值。
MP2795集成内部被动平衡 MOSFET 用于均衡不匹配的电池，并支持高达 58mA 的电流。它也可以选择驱动外部平衡晶体管（MOSFET 或 BJT）。

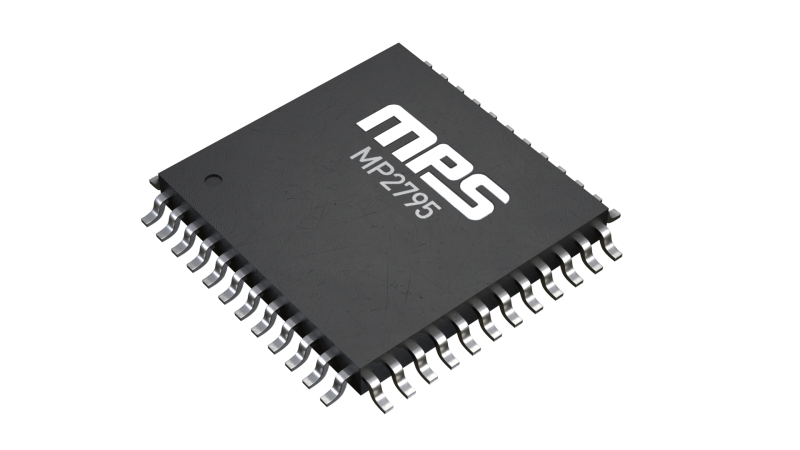

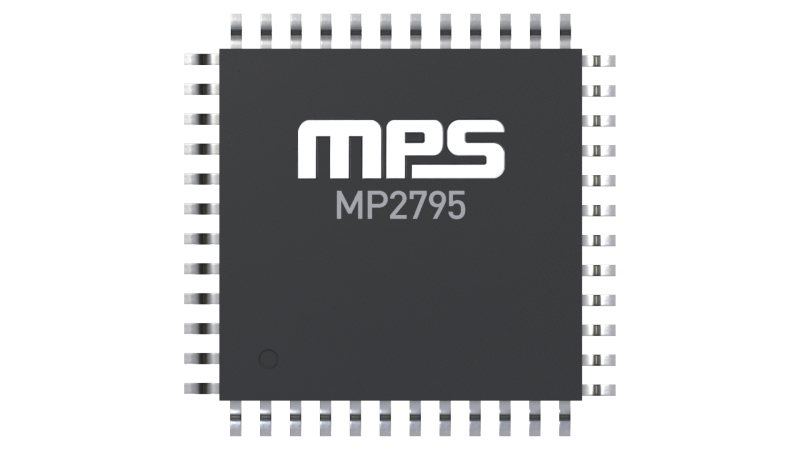

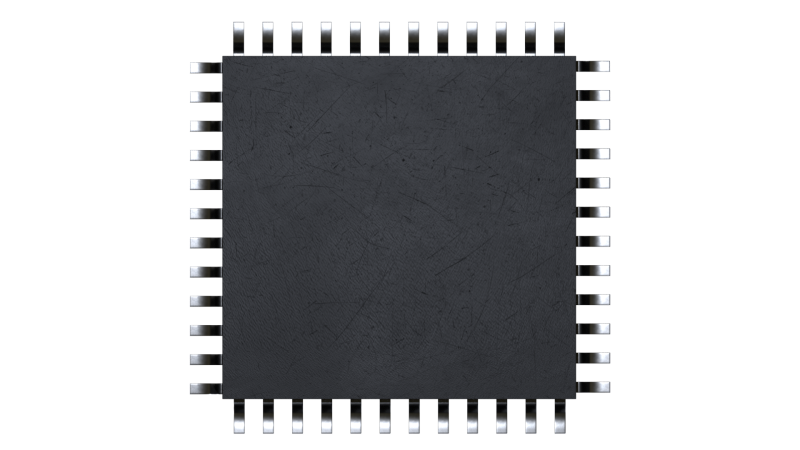

MP2795采用 TQFP-48 (7mmx7mm) 封装。
-
显示更多
显示较少
产品特性和优势
- 集成双模数转换器 (ADC) 架构：
- 与MPF4279x 电量计配合使用，充电状态 (SOC) 误差 <±2%
- 电池电压测量误差<5mV
- 电流/库仑计数误差 <±0.5%
- 严格同步的电流/电压测量，可用于阻抗测量
- 集成上管 N 沟道 MOSFET 驱动器用于充电和放电控制：
- 支持 MOSFET软启动放电控制以消除预充电电路
- 使用并联 N 沟道 MOSFET 可驱动高达 100A 的直流电流
- 硬件可配置保护：
- 充电/放电过流保护 (OCP) 和短路保护 (SCP)
- 电池欠压保护 (UVP) 和过压保护 (OVP)
- 电池组欠压保护（UVP）和 过压保护（OVP）
- 电池低温/高温保护
- 芯片高温保护
- 被动电池平衡，每电池电流高达 58mA：
- 可驱动外部平衡晶体管
- 自动或手动控制
- 其他功能：
- 集成 3.3V 和 5V 低压差 (LDO) 稳压器
- 低电流待机模式
- 负载和充电器插入检测
- 低压 GPIO
- 专用热敏电阻输入
- 开路检测
- 电池持续失效标记
- 用于保护阈值的可锁定MTP
- 具有 8 位循环冗余校验 (CRC) 的 I2C 或串行外设接口 (SPI)
- 支持随机电池连接
- 采用 TQFP-48 (7mmx7mm) 封装
正在供货产品型号
MP2795DFP-xxxx-T MP2795DFP-0000-T MP2795DFP-0001-T MP2795DFP-0002-T
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
