- MP2793
MP2793
Session textval
Session Titefor popup
详情
MP2793 是一款强大的电池管理器件，它能够提供完整的模拟前端 (AFE) 监控和保护解决方案。该器件专为多节串联电池的管理系统（BMS）而设计，它支持 I2C 或串行外设接口 (SPI) 通信，支持4节至16节串联电池组连接，特定引脚上的绝对电压可超过80V。
MP2793 集成了两个独立的模数转换器 (ADC)。第一个 ADC 可通过外部 NTC 热敏电阻测量每个通道的差分电池电压（最多 16 个通道）、芯片温度和 4 通道温度；第二个 ADC 则可通过外部电流采样电阻测量电流。双 ADC 架构实现了同步电压和电流测量，可监测电池和电池组阻抗。
与 MPF4279x 电量计配合使用时，MP2793 的充电状态 (SOC) 误差可控制在 2% 以内。
MP2793 中包含了用于独立充电和放电控制的上管 MOSFET (HS-FET) 驱动器。放电 (DSG) MOSFET 驱动器提供可配置的软启动 (SS)功能，无需外部预充电电路即可受控导通。
DSG MOSFET 驱动器集成了多种保护功能，包括放电过流 (DOC)保护、短路 (SC)保护、电池欠压 (UV)保护、过温 (OT) 和欠温 (UT)保护。CHG MOSFET 驱动器集成的保护功能包括充电过流 (COC)保护、短路 (SC)保护、电池过压 (OV)保护、过温 (OT) 和欠温 (UT)保护。所有保护功能都具有可配置阈值。
MP2793集成内部被动平衡 MOSFET 用于均衡不匹配的电池，同时支持高达 58mA 的电流。它也可以选择驱动外部平衡晶体管（MOSFET 或 BJT）。

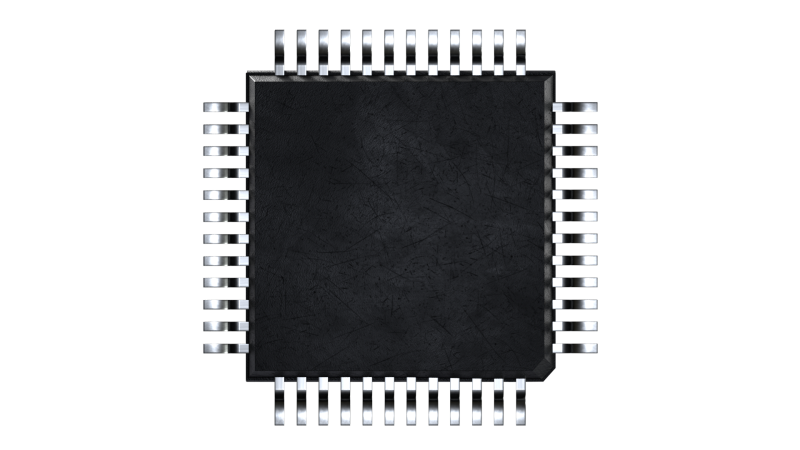

MP2793 采用 TQFP-48 (7mmx7mm) 封装。
-
显示更多
显示较少
产品特性和优势
- 双模数转换器 (ADC) 架构：
- 与MPF4279x 电量计配合使用，充电状态 (SOC) 误差 <±2%
- 电池电压测量误差<5mV
- 电流/库仑计数误差 <±0.5%
- 严格同步的电流/电压测量，可用于阻抗测量
- 集成上管 N 沟道 MOSFET 驱动器用于充电和放电控制：
- 支持 FET 软启动放电控制以消除预充电电路
- 使用并联 N 沟道 MOSFET 可驱动高达 100A 的直流电流
- 带恢复选项的硬件可配置保护：
- 充电/放电过流 (OC) 和短路 (SC)保护
- 电池欠压 (UV) 和过压 (OV)保护
- 电池组 UV 和 OV保护
- 电池欠温 (UT) 和过温 (OT)保护
- 芯片高温保护
- 被动电池平衡，每电池电流高达 58mA：
- 可驱动外部平衡晶体管
- 自动或手动控制
- 其他功能：
- 集成 3.3V 和 5V 低压差 (LDO) 稳压器
- 负载和充电器插入检测
- 高压和低压 GPIO
- 专用热敏电阻输入
- 开路检测
- 电池持续失效标记
- 用于保护阈值的可锁定MTP
- 具有 8 位循环冗余校验 (CRC) 的 I2C 或串行外设接口 (SPI)
- 支持随机电池连接
- 采用 TQFP-48 (7mmx7mm) 封装
正在供货产品型号
MP2793DFP-0000-T MP2793DFP-0002-T MP2793DFP-xxxx-T
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
