MP2760

MP2760

集成 NVDC 电源路径管理的1-4节电池升降压充电IC

Datasheet

详情

MP2760是一款专为 1-4 节串联电池包应用而设计的升降压充电 IC。它支持4V 至 22V 的宽输入电压 (V_IN) 范围，可为电池充电。由于采用升降压拓扑，其电池电压可高于或低于V_IN。

当接入输入源时，MP2760工作在充电模式。它的电池电压测量和充电分四个阶段：恒流涓流充电、恒流预充电、恒流快充和恒压充电，其他功能包括充电截止和自动充电。 MP2760 还集成了输入电流(I_IN)限和V_IN限，以避免输入电源过载。同时它还兼容USB PD协议。

MP2760 提供窄直流电压 (NVDC) 电源路径管理。电池 FET (BATFET) 控制外部 N 沟道 MOSFET 以调节系统的最小电压并提供电池补充功能。当源模式启用时，可通过 IN 引脚提供 3V - 21V 的宽范围电压。 MP2760 在源模式下还具有高达 6A 的输出电流 (I_OUT) 限，符合 USB PD 规范。

MP2760可以配置充放电参数（例如 I_IN 限制、V_IN 限制、充电电流、电池满电调节电压、输出电压 (V_OUT) 和源模式下的 I_OUT），还能提供状态和故障信息。

为保证安全工作，IC 会将Die的温度限制在可配置的阈值。其他安全功能包括输入过压保护 (OVP)、电池 OVP、系统 OVP、热关断和可配置定时器，以防止对电量耗尽的电池进行长时间充电。

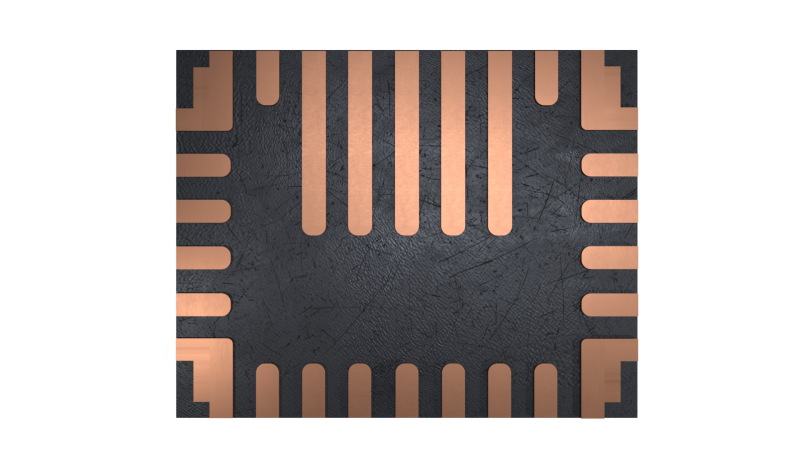

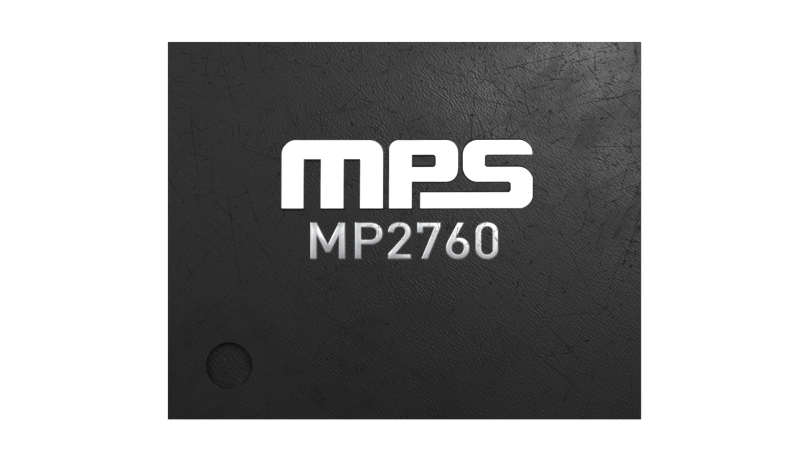

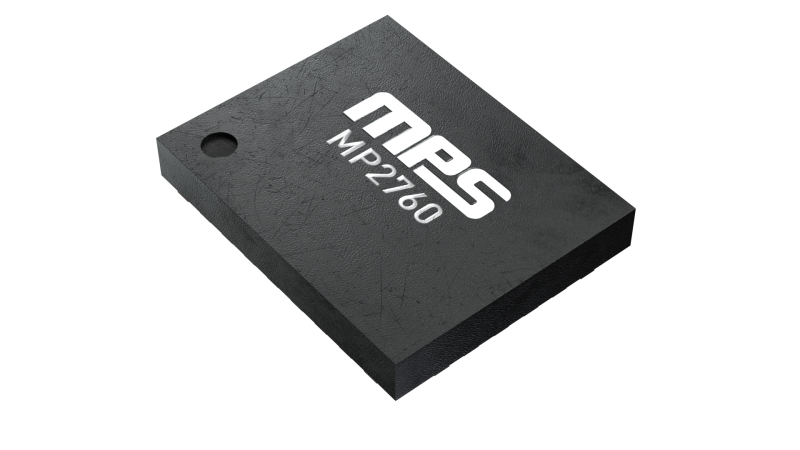

MP2760采用TQFN-30 (4mmx5mm) 封装。
