MP2696A

MP2696A

带 I²C 控制接口的单节电池开关充电器 IC，具有电源路径管理功能和 3.6A 升压输出

Datasheet

详情

MP2696A 是一款灵活的高集成开关电池充电管理和电源路径管理芯片，广泛用于单节锂离子电池和锂聚合物电池供电的便携式应用中。

MP2696A 具有 3 个电池充电阶段：预充电、恒流充电和恒压充电。该芯片还集成了输入电流限制调节和最小输入电压调节功能，以便管理输入功率源。

MP2696A 可以切换至 Boost 升压模式，从电池转换系统电源输出。

MP2696A 集成了 IN 至 SYS 直通路径，将输入电压传送至系统。

主机可通过 I2C 接口灵活编辑充电和升压参数。并读取寄存器里的芯片工作状态。

其安全特性包括 SYS 引脚短路保护、输入过压保护（OVP）、电池欠压保护、过温关断保护和 JEITA 电池温度监控功能。

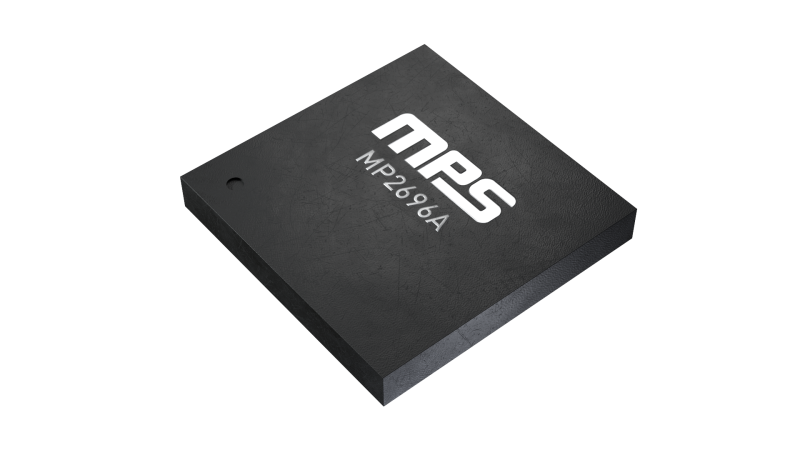

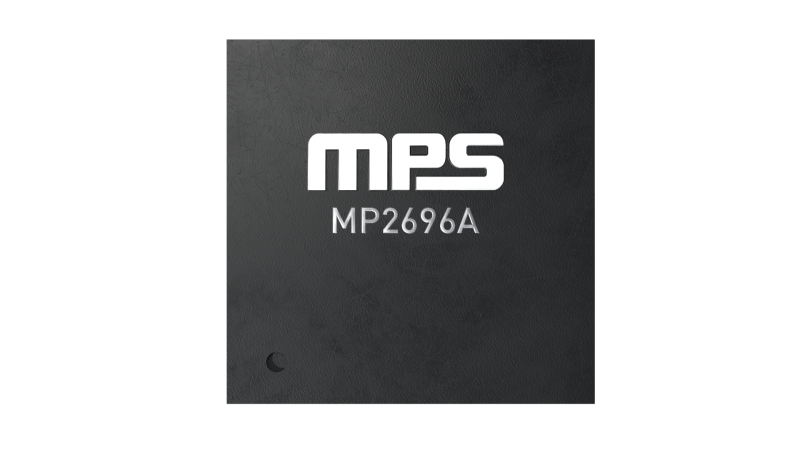

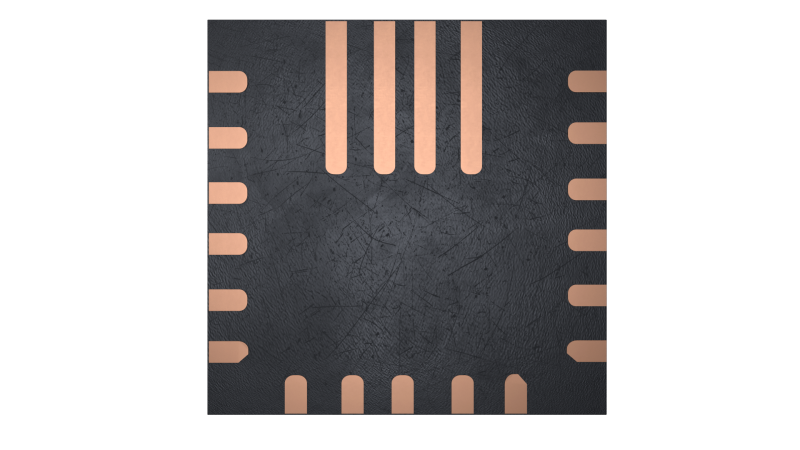

MP2696A 采用 QFN-21（3mmx3mm）封装。

产品特性和优势

3.6V 至 4.45V 可编程充电电压，精度为 ±0.5%
100mA 至 3A 可编程输入电流限值，精度为 ±10%
采用最小输入电压环路跟踪最大适配器功率
空闲模式下具有超低 25μA 电池放电电流
Boost 升压变换器，输出电流高达 3.6A

可编程的输出电流限制环路
可编程的 Boost 升压输出电压
USB 输出线性补偿
可编程电感峰值电流限值

全方位安全特性

完全可定制的 JEITA 配置，具有可编程温度阈值
安全充电定时器
输入过压保护
过温关断保护
SYS 引脚过流和短路保护
用于电池电流监控的模拟电压输出 IB 引脚

SYS 引脚插入检测
SYS 引脚空载检测
适用于 BC1.2 标准和非标准适配器的 SYS DP/DM 接口
状态和故障监控
采用 QFN-21（3mmx3mm）封装

正在供货产品型号

MP2696AGQ-xxxx-P MP2696AGQ-xxxx-Z MP2696AGQ-0000-P MP2696AGQ-0000-Z

P&Z的含义

相关产品

EVKT-MP2696A MP2696A 评估套件,具有直通电源路径管理功能的高集成单节锂离子电池或锂聚合物电池充电器

EVKT-MP2696A是MP2696A的评估套件。MP2696A 是一款具有直通电源路径管理功能的高集成单节锂离子电池或锂聚合物电池充电器。布局可容纳最常用的电容。该板的默认预设为充电器模式，且对于单节锂离子电池，电池充满电压预设为4.200V。
