MP2665A

MP2665A

具有 I²C 控制、电源路径管理和运输模式的 21V、1A 单节锂离子电池充电器 IC

Datasheet

详情

MP2665A 是一款高度集成的单节锂离子和锂聚合物电池充电器 IC，它具有系统电源路径管理功能，是空间有限的便携式应用理想之选。该器件从交流适配器或 USB 端口处获取输入电源，可为系统负载供电并同时为电池充电。它具有预充电、恒流 (CC) 快速充电、恒压 (CV) 调节、充电终止和自动再充功能。

MP2665A的电源路径管理功能可以自动选择输入、电池或两者同时为系统供电，以确保系统的持续供电。该功能的实现利用了输入与系统之间的低压差 (LDO) 稳压器以及电池与系统之间的 100mΩ 开关。它将充电电流与系统负载分隔开，从而能够正确终止充电并使电池保持在完全充电模式。

MP2665A 通过限制输入到系统的电流，以及电池到系统的电流实现系统短路保护 (SCP)，从而防止锂离子电池因电流过大而损坏。当电池电压低于可配置的UVLO 阈值时，电池欠压锁定 (UVLO) 保护将阻断电池与系统之间的路径，从而防止锂离子电池过度放电。MP2665A集成的I²C 接口可以配置多种充电参数，如输入电流限制、输入电压 (V_IN) 调节限制、充电电流、电池调节电压、安全定时器和电池 UVLO 阈值。

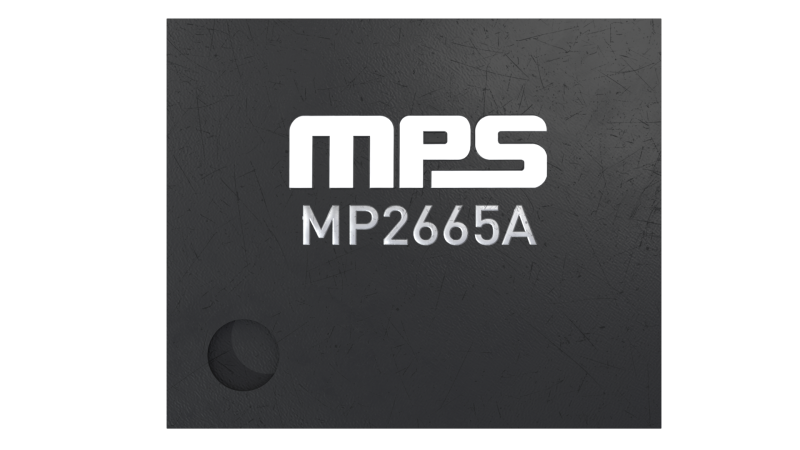

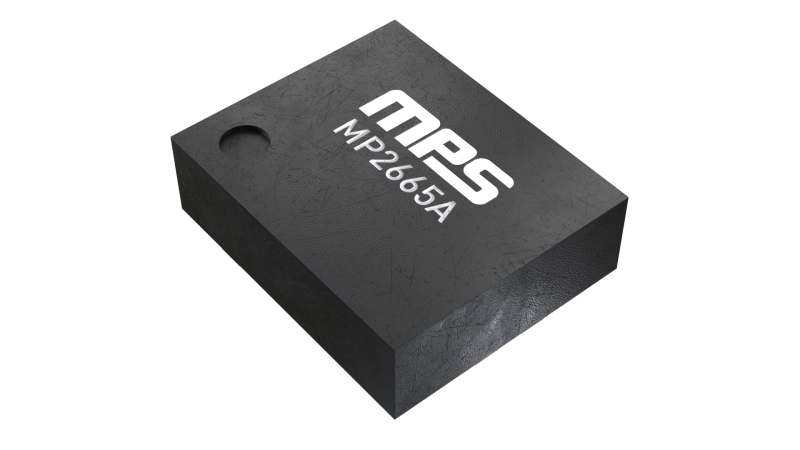

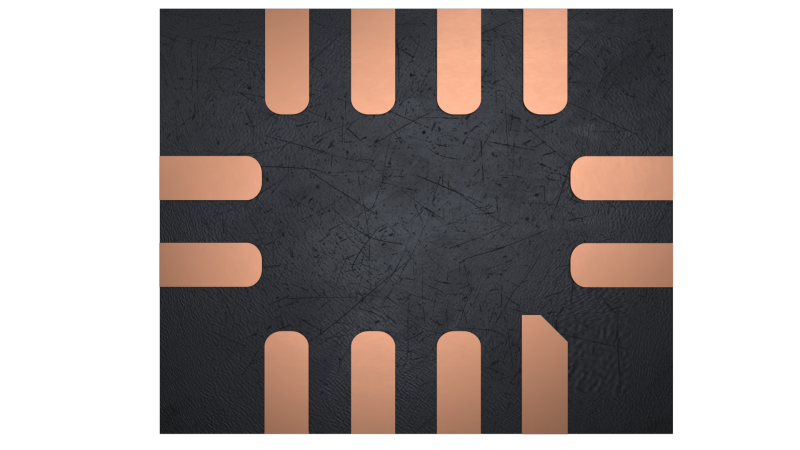

MP2665A 采用 QFN-12 (2.5mmx3mm) 封装。

产品特性和优势

兼容USB 、I²C可配置的单节锂离子和锂聚合物电池充电器 IC
带过压保护 (OVP) 的 21V 最大输入电压 (V_IN) 额定值
完整的电源路径管理功能，可同时为系统供电并为电池充电
完全可配置的充电参数：
- 50mA 至 1A 输入电流限制
- 用于支持弱适配器的88V 至 5.08V VIN 环路
- ±0.5% 充电终止电压精度
- 16mA 至 896mA 快充电流
- 5mA 至 62mA 预充电和终止电流
用于配置充电参数和报告 INT/状态的 I²C 接口
运输模式下的超低电池泄漏电流
强大的安全功能：
- 内置充电保护功能，包括电池温度监测和可配置定时器
- 可配置热调节
- 可配置监视器定时器
- PCB过温保护
- 可配置的过度放电电流保护
系统复位功能
一次性可编程 (OTP) 存储器返回寄存器，用于设置默认上电配置
采用 QFN-12 (2.5mmx3mm) 封装

正在供货产品型号

MP2665AGQB-xxxx-Z MP2665AGQB-xxxx-P MP2665AGQB-0000-Z MP2665AGQB-0000-P

P&Z的含义

相关产品

EV2665A-QB-00A 带电源路径管理功能的21V、1A 单节锂离子电池线性充电器评估板

EV2665A-QB-00A 是用于展示 MP2665A 性能的评估板。MP2665A是一款高度集成的单节锂离子和锂聚合物电池充电器，具有系统电源路径管理功能。 MP2665A 非常适合空间受限的便携式应用。它从交流适配器或 USB 端口获取输入电源，可以为系统负载供电并同时为电池充电。它具有预充电、恒流 (CC) 快速充电、恒压 (CV) 调节、充电终止和自动再充功能。

MP2665A可以自动选择输入、电池或两者同时为系统供电，以确保系统的持续供电。它提供系统短路保护 (SCP)，以防止锂离子电池因电流过大而损坏。

该器件还提供电池欠压锁定 (UVLO) 保护，当电池电压低于可配置的UVLO 阈值时，电池欠压锁定 (UVLO) 保护将阻断电池与系统之间的路径，从而防止锂离子电池过度放电。

MP2665A集成的I²C 接口可以配置多种充电参数，如输入电流限制、输入电压 (V_IN) 调节限制、充电电流、电池调节电压、安全定时器和电池 UVLO 阈值。MP2665A 采用 QFN-12 (2.5mmx3mm) 封装。
