- MIE1W0505BGY-5R-AEC1
MIE1W0505BGY-5R-AEC1
Session textval
Session Titefor popup
详情
MIE1W0505BGY-5R-AEC1 是一款汽车级隔离式稳压 DC/DC 电源模块，适用于输入电压 (VIN)在3V 至 5.5V之间的应用。它具有出色的负载和线性调整率，并支持高达 1W 的输出功率 (POUT)。
该器件将功率 MOSFET、变压器和反馈电路集成在一个芯片中，实现了卓越的性能并且节省了尺寸。当输出电压 (VOUT) 低于目标值时，IC 开始切换，将功率从 VIN 传输到 VOUT；当VOUT升至目标值，停止切换。
MIE1W0505BGY-5R-AEC1 采用容性隔离技术用于反馈模块，无需传统光耦合器和可配置电压基准即可调节 VOUT 。与传统隔离电源模块相比，它体积小巧且运行可靠性高。此外它还具有连续短路保护 (SCP) 和过温保护 (OTP)功能。

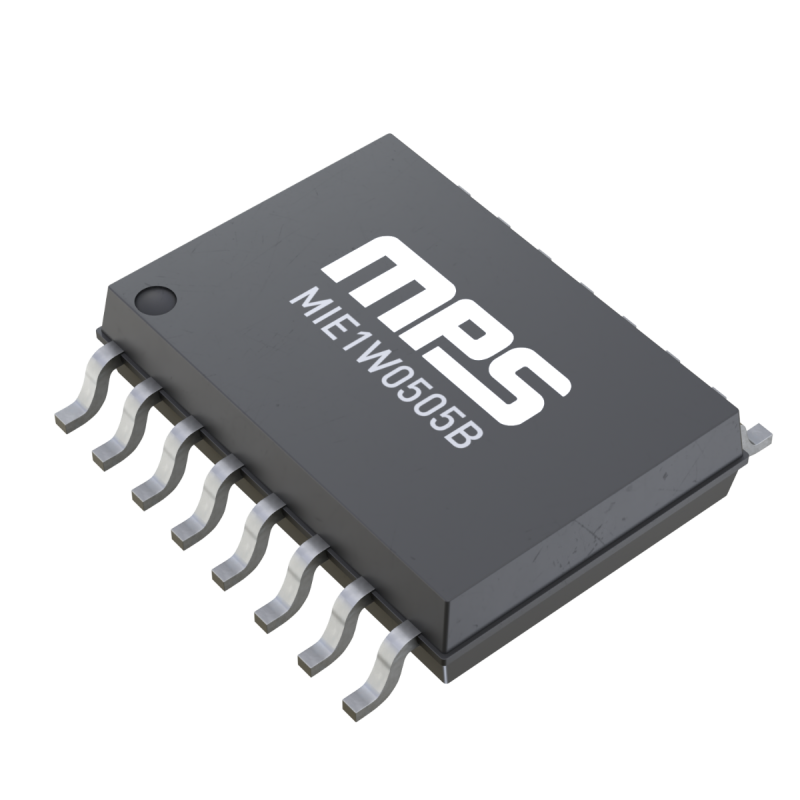

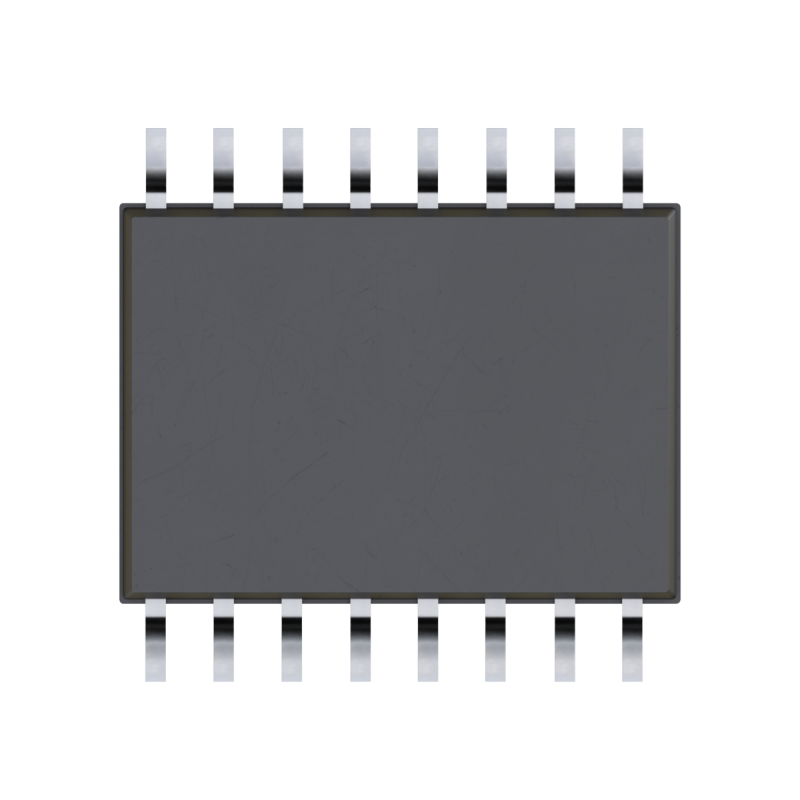

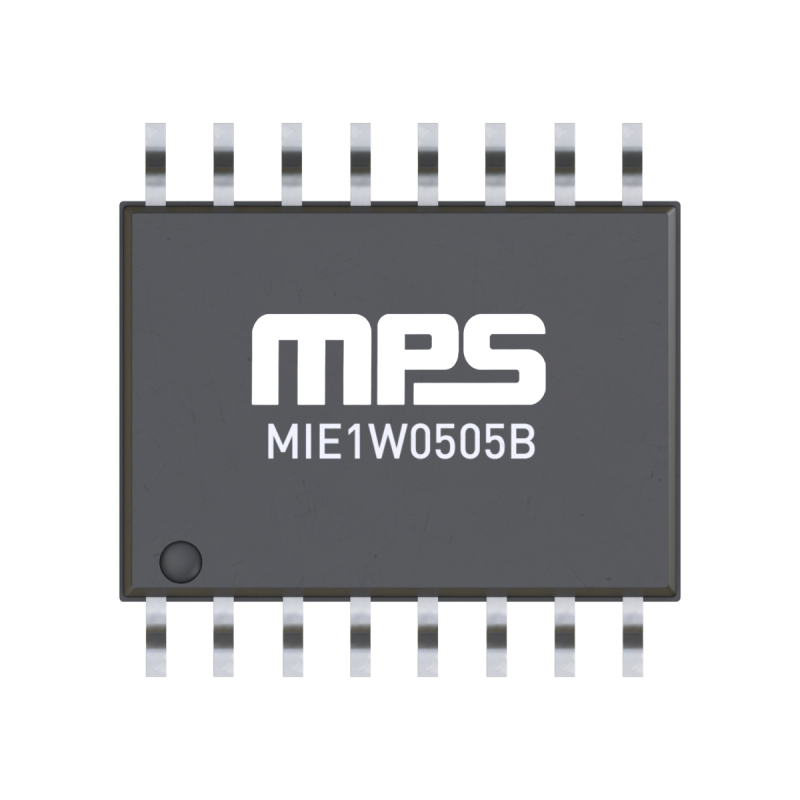

MIE1W0505BGY-5R-AEC1 采用小尺寸 SOIC-16 宽体 (WB) 封装。
-
显示更多
显示较少
产品特性和优势
- 符合 AEC-Q100 认证
- 3V 至 5.5V 输入电压 (VIN) 工作范围
- 可选 5V 或 3.3V 输出电压 (VOUT)：
- 5V 至 5V：可用负载电流 (ILOAD) ≥200mA
- 5V 至 3.3V：可用 ILOAD≥200mA
- 3.3V 至 3.3V：可用 ILOAD≥75mA
- 最大 1W 输出功率 (POUT)
- 0.5% 负载调整率
- 0.2% 线性调整率
- 连续短路保护 (SCP)
- UL 1577 认证：60 秒5kVRMS 隔离（待定）
- DIN EN IEC 60747-17 (VDE 0884-17)：2021-10 认证（待定）
- IEC 62368-1、IEC 60601-1 （待定）
- -40°C 至 +150°C 工作结温(TJ)范围
- 采用 SOIC-16 宽体 (WB) 封装
正在供货产品型号
MIE1W0505BGY-5R-AEC1-Z MIE1W0505BGY-5R-AEC1-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
