详情
MID1W2424A 是一款具有集成变压器的汽车级、1.5W、5kVRMS 隔离式 DC/DC 电源模块。该解决方案非常适合用作偏置功率晶体管的隔离电源，例如碳化硅 (SiC)、硅 FET 和绝缘栅双极晶体管 (IGBT)。MID1W2424A 在输入电压 (VIN) 为 24V 时，输出功率 (POUT) 可高达 1.5W。其工作结温 (TJ) 范围为 -40°C 至 +150°C。
MID1W2424A 将控制、开关功率级、保护电路、变压器和其他无源组件集成在单个封装中，从而简化了隔离式偏置电源的设计。与传统的系统级封装 (SIP) 隔离电源模块相比，它具有解决方案尺寸更小、高度可靠等特点。该器件还可使用外部参考电压来提供稳压输出。
MID1W2424A 提供全面的保护功能，例如过压保护 (OVP)、过流保护 (OCP) 和过温保护 (OTP)。此外，它还通过 FLT 指示器提供故障报告，并采用软开关拓扑来提高 EMI 性能。

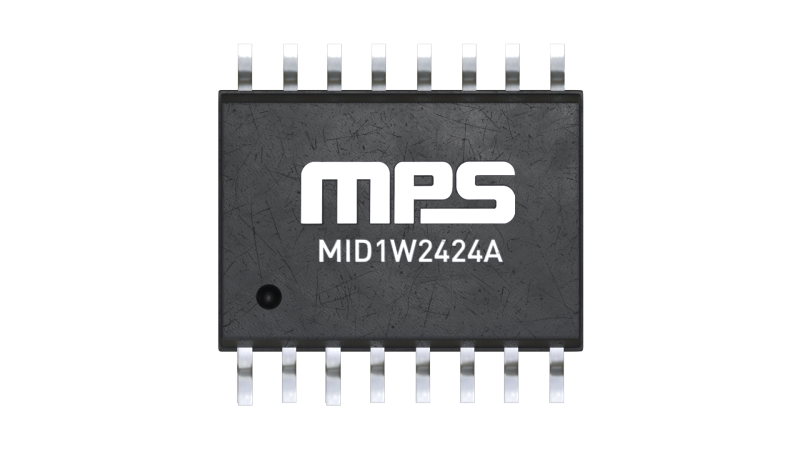

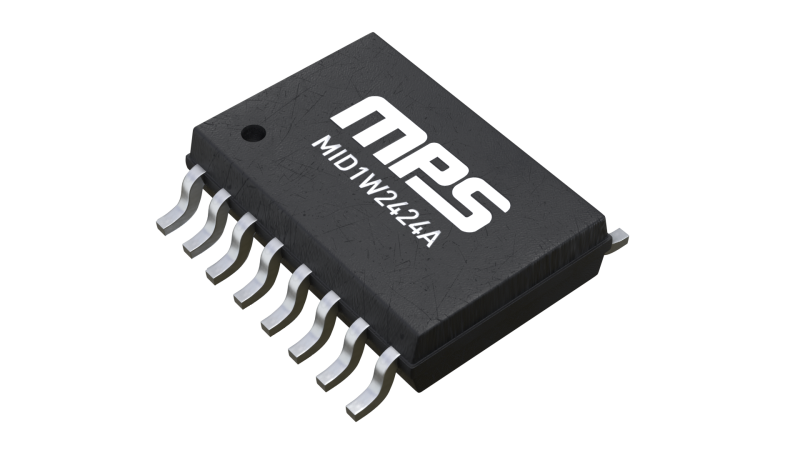

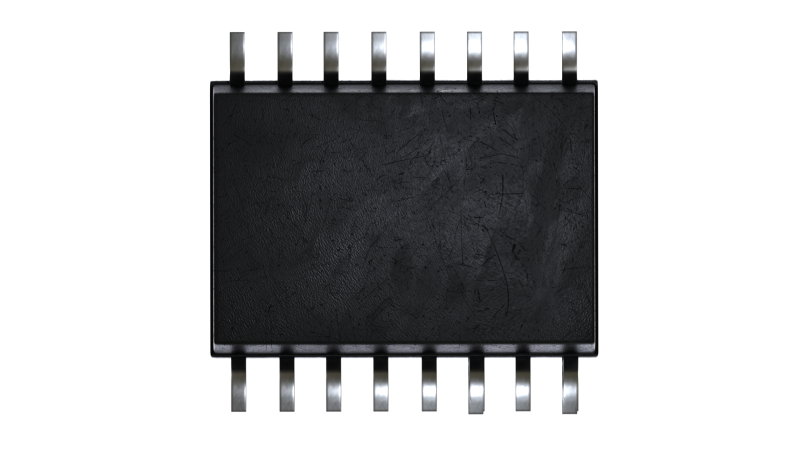

MID1W2424A 只需少量的现有标准外部元器件，采用薄型宽体 (WB) SOIC-16 封装，高度为 2.65mm。
-
显示更多
显示较少
产品特性和优势
- 5V 至 30V 输入电压 (VIN) 范围
- 1:1 集成变压器
- 24V VIN 时输出功率 (POUT) 高达 1.5W
- 支持高达 5kVRMS 的增强隔离
- 过流保护 (OCP)
- 过压保护 (OVP)
- 过温保护 (OTP)
- 故障报告（FLT指示器）
- 欠压锁定 (UVLO)保护
- 软开关拓扑
- 低绕组间电容
- -40°C 至 +150°C 宽工作结温 (TJ) 范围
- 计划提供以下安全认证：
- DIN EN IEC 60757-17 (VDE 0884-17)
- 符合 UL1577 的 5kVRMS 隔离认证
- 符合 IEC 69050-1、IEC62368-1 和 IEC 60601 的 UL 认证
- 符合 GB4943.1-2011 的 CQC 认证
- 采用宽体 (WB) SOIC-16 封装
- 符合 AEC-Q100 等级 1 认证
正在供货产品型号
MID1W2424AGYE-AEC1-Z MID1W2424AGYE-AEC1-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
