MCQ1812-AEC1
具有快速 OCD 的汽车级隔离式线性霍尔效应电流传感器

MCQ1812-AEC1

具有快速 OCD 的汽车级隔离式线性霍尔效应电流传感器

详情

MCQ1812-AEC1 是一款汽车级、霍尔效应线性电流传感器 IC,可用于交流或直流电流采样。其差分式霍尔阵列可消除所有杂散磁场。

该器件采用的低原边导体电阻 (0.8mΩ) 允许大电流在包含高精度霍尔传感器的 IC 附近流动。该电流产生的磁场由集成霍尔传感器在两个不同的点采样。然后,两点之间的磁场差被转换成与施加电流成比例的电压。其间,它采用旋转电流技术以实现稳定的低偏移。

MCQ1812-AEC1在原边导电路径的引脚与传感器引线之间提供电流隔离,这让它能够取代光隔离器或其他昂贵的隔离设备。

MCQ1812-AEC1 还集成了用户可配置的过流检测 (OCD) 功能并具有1μs 快速响应时间,因此是监控系统过流 (OC) 事件的理想解决方案。

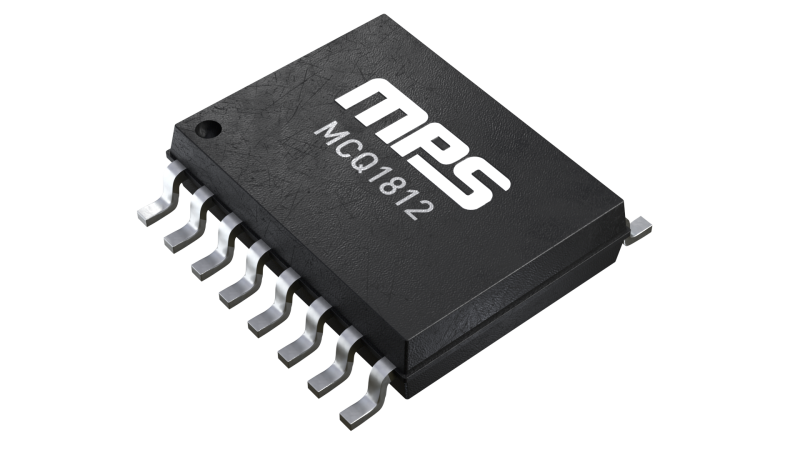

MCQ1812-AEC1 采用 SOIC-16 WB 封装。

产品特性和优势

  • 符合汽车级 AEC-Q100 等级1 认证
  • 3.3V 或 5V 单电源选项
  • 通过差分采样避免外部磁场影响
  • 0.8mΩ 内部导体电阻
  • 5kVRMS 最小隔离电压
  • ±2% 总误差
  • 5A 至 100A 双向或单向范围
  • 350kHz 带宽
  • 可配置过流检测 (OCD),1μs 响应时间
  • 零电流参考输出电压 (VREF)
  • 电源电压按比率或绝对值输出
  • 输出与交流或直流电流成比例
  • 工厂调节精度
  • 采用 SOIC-16 WB 封装
显示更多 显示较少 Show more

正在供货产品型号

MCQ1812GY-3-005-BA-AEC1-Z MCQ1812GY-3-005-BA-AEC1-P MCQ1812GY-3-010-BA-AEC1-Z MCQ1812GY-3-010-BA-AEC1-P MCQ1812GY-3-020-BA-AEC1-Z MCQ1812GY-3-020-BA-AEC1-P MCQ1812GY-3-030-BA-AEC1-Z MCQ1812GY-3-030-BA-AEC1-P MCQ1812GY-3-040-BA-AEC1-Z MCQ1812GY-3-040-BA-AEC1-P MCQ1812GY-3-050-BA-AEC1-Z MCQ1812GY-3-050-BA-AEC1-P MCQ1812GY-3-065-BA-AEC1-Z MCQ1812GY-3-065-BA-AEC1-P MCQ1812GY-3-080-BA-AEC1-Z MCQ1812GY-3-080-BA-AEC1-P MCQ1812GY-3-100-BA-AEC1-Z MCQ1812GY-3-100-BA-AEC1-P MCQ1812GY-5-005-BA-AEC1-Z MCQ1812GY-5-005-BA-AEC1-P MCQ1812GY-5-010-BA-AEC1-Z MCQ1812GY-5-010-BA-AEC1-P MCQ1812GY-5-020-BA-AEC1-Z MCQ1812GY-5-020-BA-AEC1-P MCQ1812GY-5-030-BA-AEC1-Z MCQ1812GY-5-030-BA-AEC1-P MCQ1812GY-5-040-BA-AEC1-Z MCQ1812GY-5-040-BA-AEC1-P MCQ1812GY-5-050-BA-AEC1-Z MCQ1812GY-5-050-BA-AEC1-P MCQ1812GY-5-065-BA-AEC1-Z MCQ1812GY-5-065-BA-AEC1-P MCQ1812GY-5-080-BA-AEC1-Z MCQ1812GY-5-080-BA-AEC1-P MCQ1812GY-5-100-BA-AEC1-Z MCQ1812GY-5-100-BA-AEC1-P

P&Z的含义 显示更多

相关产品

MCS1812GY 具有快速 OCD的5A 至100A、隔离式无芯线性霍尔效应电流传感器

MCS1812是一款可用于交流或直流电流采样的霍尔效应线性电流传感器 IC。其差分式霍尔阵列可以消除所有杂散磁场。

该器件具有超低原边导体电阻 (0.8mΩ) ,它允许大电流在配置了高精度霍尔传感器的 IC 附近流动。该电流产生的磁场由集成霍尔传感器在两个不同的点采样。然后,两点之间的磁场差被转换为与施加电流成比例的电压。其间,该器件采用旋转电流技术来实现稳定的低偏移。

MCS1812能够在原边导电路径引脚与传感器引线之间提供电流隔离,这使它能够取代光隔离器或其他昂贵的隔离设备。

该器件还集成了用户可配置的过流检测 (OCD)功能,并具有1μs 快速响应时间,因此是监控系统过流 (OC) 事件的理想解决方案。

MCS1812采用 SOIC-16 宽体(WB)封装。
