EVBL4572-QB-00A

EVBL4572-QB-00A

2A、60V 高效率同步降压变换器评估板

MPL

Datasheet

详情

MPL

采用MPS电感可优化性能

EVBL4572-QB-00A 是一款用于演示 MP4572 产品性能的评估板。MP4572 是一款集成内部上管和下管功率 MOSFET（分别为 HS-FET 和 LS-FET）的高效率、同步降压变换器。通过使用 MPS 功率电感，该器件在峰值电流控制模式下可提供高达 2A 的连续输出电流 (I_OUT)，具有极好的瞬态响应。

MP4572 具有高级异步调制（AAM）模式和强制连续导通工作模式（FCCM）。通过在轻载条件下降低开关频率 (f_SW)以减少开关和栅极驱动器损耗，AAM 有助于实现高效工作。

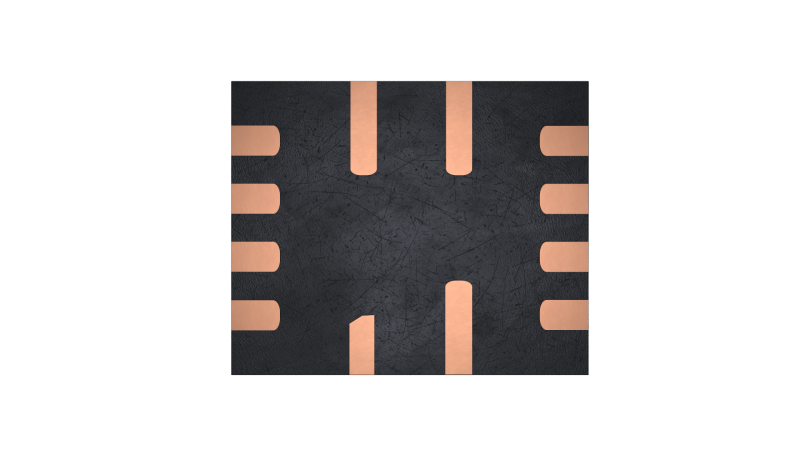

EVBL4572-QB-00A 为整装测试评估板。在 5V 至 60V 宽输入电压 (V_IN) 范围内，可生成 5V 输出电压(V_OUT) 以及 2A 连续 I_OUT。MP4572 采用 QFN-12（2.5mmx3mm）封装。

评估所用产品

MP4572GQB

2A、60V 高效率全集成同步降压变换器

产品特性和优势

5V 至 60V 宽工作输入电压（V_IN）范围
2A 连续输出电流（I_OUT）
40μA 静态电流（I_Q）
可配置频率高达 2.2MHz
内部 250mΩ 上管 MOSFET（HS-FET）和 45mΩ 下管 MOSFET（LS-FET）
低关断电流：2μA
0.45ms 内部软启动（SS）
180°移相 SYNCOUT 时钟
高效同步工作模式
在轻载工作条件下具有可选的高级异步调制（AAM）模式或者强制连续导通工作模式（FCCM）
EN 远程控制
电源正常（PG）指示
低压差（LDO）模式
过流保护（OCP）
过温关断保护（TSD）
采用 QFN-12（2.5mmx3mm）封装
通过 MPS 电感 MPL-AL6060 系列优化性能

正在供货产品型号

EVBL4572-QB-00A

直接从MPS购买

标准定价

数量单价
1

¥362.00 /片

有货

3-10个工作日内到货。
每单运费仅为 5 美元。

数量
