详情

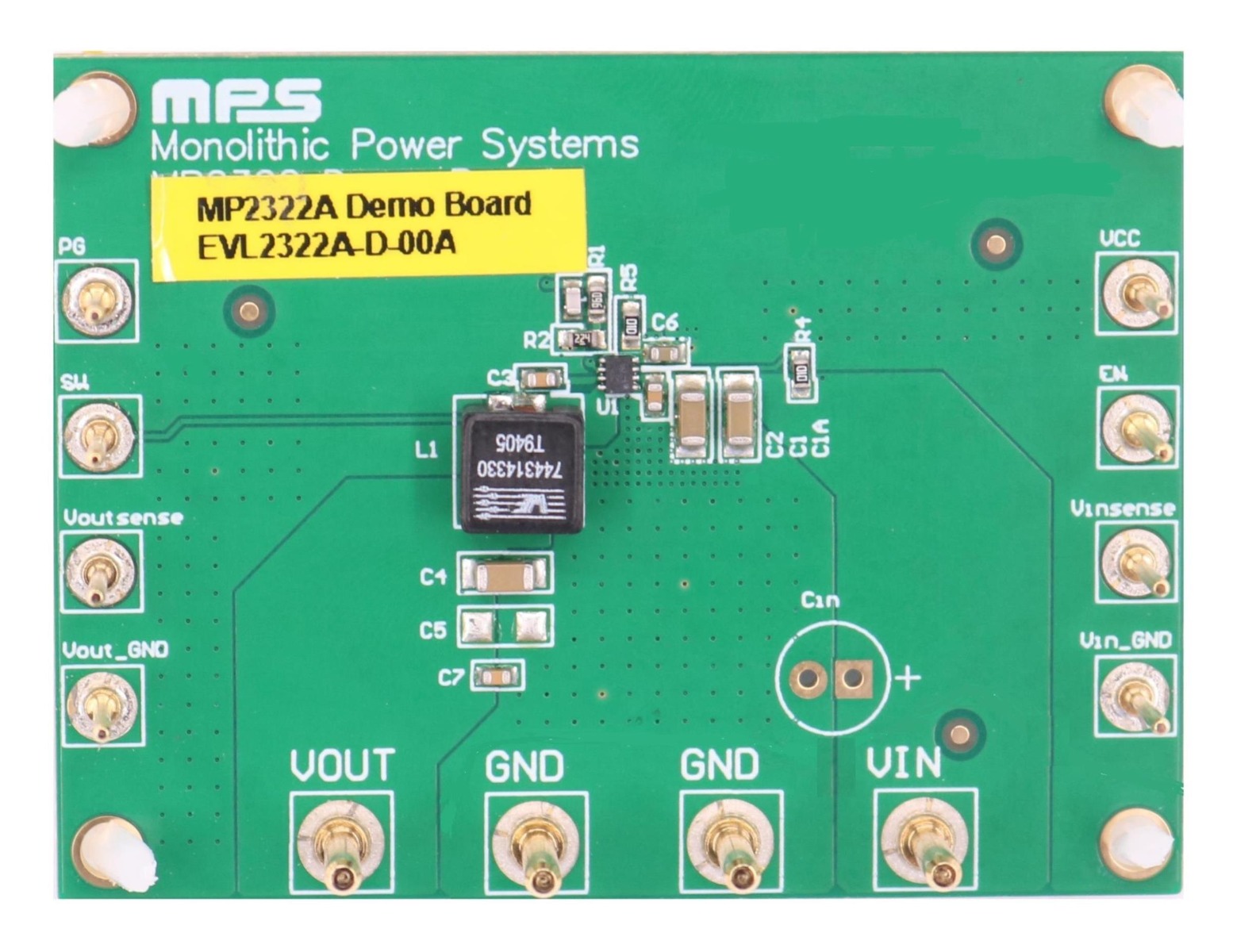

EV2322-D-00A 是一款用于演示 MPS 的 MP2322 产品性能的评估板。MP2322 是一款含有内部功率 MOSFET 的高效率轻载同步整流降压开关变换器。它提供非常紧凑的解决方案,可在宽输入范围内实现 1A 连续输出电流,具有极好的负载和线性调整率。通过优化开关速度,MP2322 可以降低 EMI。恒定导通时间(COT)控制提供了无缝模式转换和快速负载瞬态响应。
全方位保护功能包括过流保护(OCP)、过压保护(OVP)和过温关断保护。
MP2322 最大限度地减少了现有标准外部元器件的使用,采用节省空间的 QFN-8(1.5mmx2mm)封装。
-
显示更多
显示较少
产品特性和优势
- 宽工作输入电压范围:3V 至 22V
- 5µA 低静态电流(I<80>Q</80>)
- 1A 负载电流,500mA 整流版本
- 260mΩ/120mΩ 导通阻抗内部功率 MOSFET
- 100µA 至 1A 负载范围内,具有高效率
- 轻载节电模式
- 开关频率为 1.25MHz
- 大占空比下频率扩展,以支持大占空比
- 电源良好指示
- EN 关闭放电功能
- 过流保护、过压保护和打嗝保护模式
- 快速负载瞬态响应
- 采用大 ESR 电容和陶瓷电容可稳定工作
- 输出电压可调节低至 0.6V
- 采用小尺寸 QFN-8(1.5mmx2mm)封装
