MP8009

MP8009

全集成兼容PoE 802.3af/at PD 协议IC，内置高效率反激/正激控制器

MPL

Datasheet

详情

MPL

采用MPS电感可优化性能

MP8009 是一款全集成兼容PoE 802.3af/at PD 协议的电源变换器。它可兼容 PD协议，集成了高效率反激/正激控制器。

PD 接口具有 IEEE 802.3af/at 的全部功能，包括PD接入检测，1-event 和2-event功率分类以及内置100V 热插拔 MOSFET来实现120mA 浪涌电流限制和840mA 工作限流。该反激/正激控制器专门针对低成本、小尺寸隔离解决方案而设计，适用于原边控制（PSR）反激应用和高效率副边控制（SSR）有源钳位正激应用。它也可用于 SSR 反激拓扑。

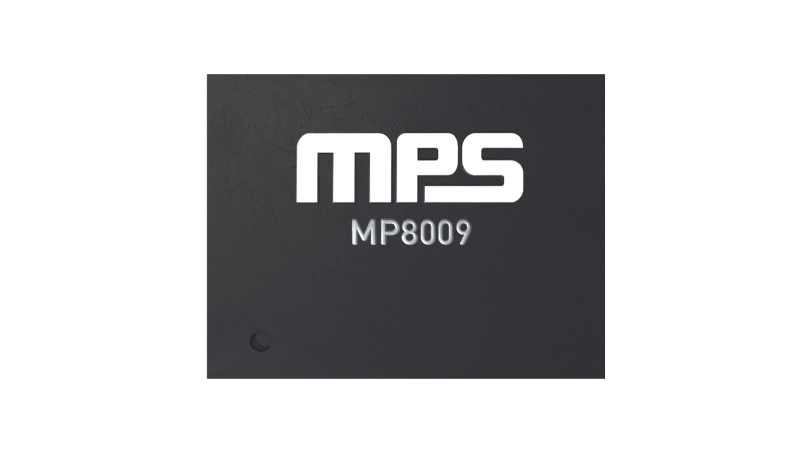

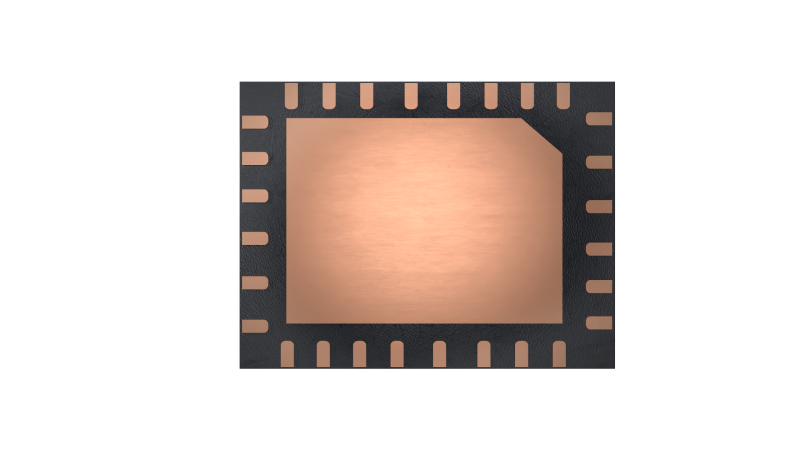

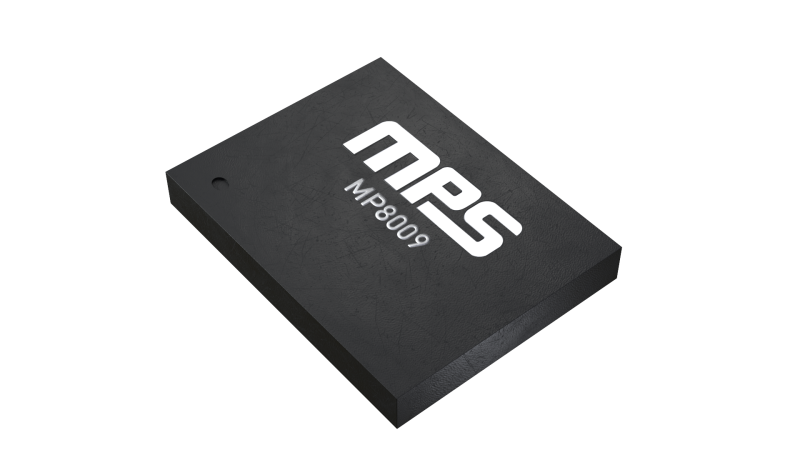

MP8009 可以使用很少的外部元器件为 PoE-PD 应用提供前端解决方案。其采用 QFN-28（4mmX5mm）封装。

产品特性和优势

可兼容 802.3af/at 规范
100V 0.48Ω PD 集成开关管
120mA PD 浪涌电流
受电设备工作限流：840mA
支持适配器ORing 供电
支持灵活的拓扑设计
- 原边控制（PSR）反激
- 副边控制（SSR）反激
- 副边控制（SSR）有源钳位正激
2A 栅极和 0.8A 同步驱动器
开关电流采样限值：160mV
PSR 模式下的输出二极管补偿
250kHz 固定开关频率
针对过载保护（OLP）、短路保护（SCP）、过压保护（OVP）和过温关断保护的打嗝保护功能
通过抖频功能降低EMI
采用 QFN-28（4mmX5mm）封装

正在供货产品型号

MP8009GV-Z MP8009GV-P

P&Z的含义

相关产品

采用MPS电感可优化性能

EVL8009-V-00H 具备 802.3af/at 标准PoE PD 接口及高效 PSR的全集成反激控制器评估板

MPL

采用MPS电感可优化性能

EVL8009-V-00H 是用于展示 MP8009性能的评估板。MP8009是一款符合 IEEE 802.3af/at 标准的集成式以太网供电 (PoE) 、受电设备 (PD) 电源变换器。它包含了一个 PD 接口和一个高效反激/正激控制器。

PD 接口具有所有 IEEE 802.3af/at 标准功能，包括检测、单事件分类、2事件分类、120mA 浪涌电流限制、840mA 工作电流限制和 100V 热插拔 MOSFET。反激/正激控制器为反激应用提供原边调节 (PSR)功能，实现了一种高性价比的小尺寸隔离式解决方案。它还为有源钳位正激应用提供高效副边调节 (SSR)功能。该控制器也可用于 SSR 反激式拓扑。

MP8009 仅需很少的外部元器件即可支持 PoE PD 前端解决方案，它采用 QFN-28 (4mmx5mm) 封装。
