- MPQ86760
MPQ86760
Session textval
Session Titefor popup
详情
MPQ86760 是一款内置功率 MOSFET 和栅极驱动器的单片半桥。它可在宽输入电压 (VIN) 范围内实现高达 45A 的连续输出电流 (IOUT)。
MPQ86760集成的MOSFET和驱动器优化了死区时间 (DT) 并减少了寄生电感，因此具备高效率。
MPQ86760还兼容三态输出控制器，同时提供通用电流采样和温度采样功能。

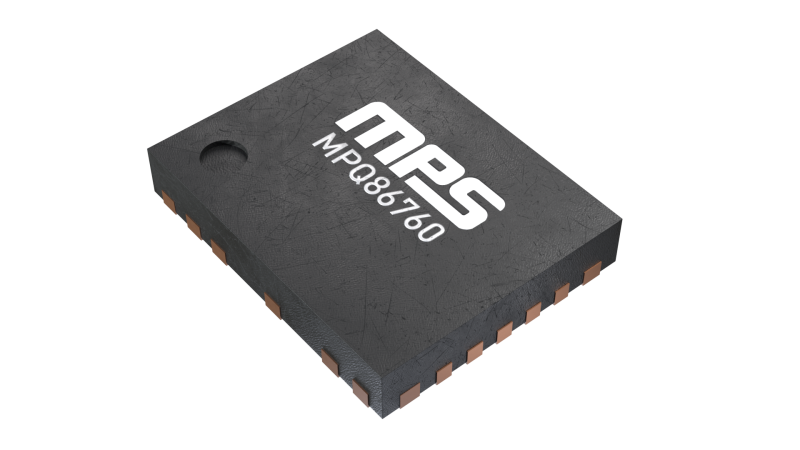

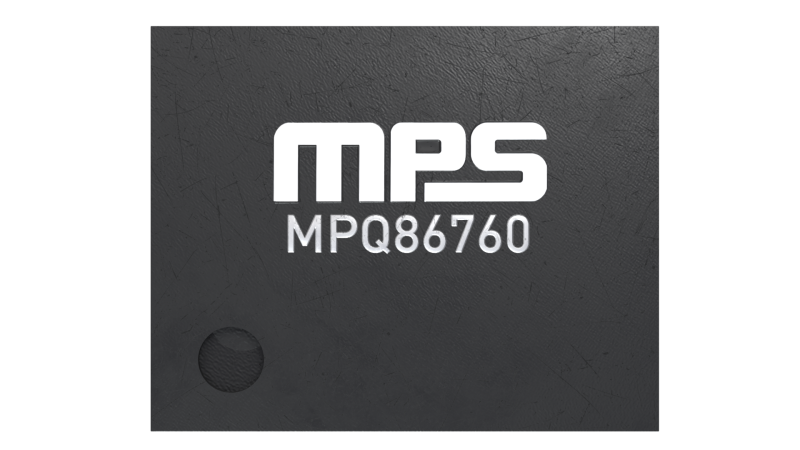

MPQ86760 非常适合注重高效率与小尺寸的自动驾驶应用。它采用 TQFN-21 (4mmx5mm) 封装。
-
显示更多
显示较少
产品特性和优势
- 宽工作输入电压 (VIN) 范围
- 45A 输出电流 (IOUT)
- 可接收三态脉宽调制 (PWM) 信号
- 内置自举开关 (BST)
- Accu-SenseTM 电流采样
- 温度采样
- 限流保护
- 过温保护 (OTP)
- 可用于多相操作

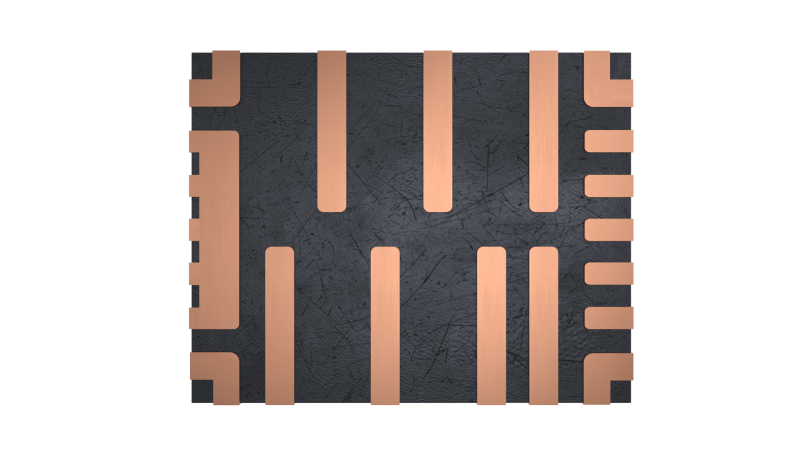

- 采用 TQFN-21 (4mmx5mm) 封装
- 符合AEC-Q100 等级1认证
- 专为功能安全应用而开发： 符合 ISO 26262 标准
正在供货产品型号
MPQ86760GVTE-AEC1-Z MPQ86760GVTE-AEC1-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
