购买MPQ3367A-AEC1
正在供货产品型号
MPQ3367AGR-AEC1-Z MPQ3367AGR-AEC1-P MPQ3367AGRE-AEC1-Z MPQ3367AGRE-AEC1-P
P&Z的含义
相关产品
EVQ3367A-R-00A 6 通道升压 WLED 驱动器评估板，每通道最大 150mA电流，具有15000:1 调光比和 I2C 接口，符合 AEC-Q100 标准
EVQ3367A-R-00A 是一款用于展示MPQ3367A性能的评估板。MPQ3367A 是一款具有6路电流源的升压变换器，专为驱动作为中小型液晶显示器 (LCD) 面板背光源的白光 LED (WLED)阵列而设计。
MPQ3367A采用峰值电流模式，提供脉宽调制 (PWM) 控制架构以调节升压变换器。6路电流源施加在 LED阴极上以调节 LED的亮度。MPQ3367A 可以将每个 LED 灯串上的电流调节至外部电流设置电阻器设定的值，灯串之间的电流匹配率达到 2.5%。
其低导通电阻 MOSFET 和低净空电压提高了效率。为方便使用，MPQ3367A 还提供标准 I2C 数字接口。开关频率 (fSW) 可通过电阻器、I2C 接口或外部时钟进行配置。
MPQ3367A 通过PWM 输入提供模拟调光、PWM 调光和混合调光模式。调光模式可以通过 I2C 接口或 MIX/AD 引脚进行选择。该器件还具有相移功能，可消除 PWM 调光中产生的噪声。

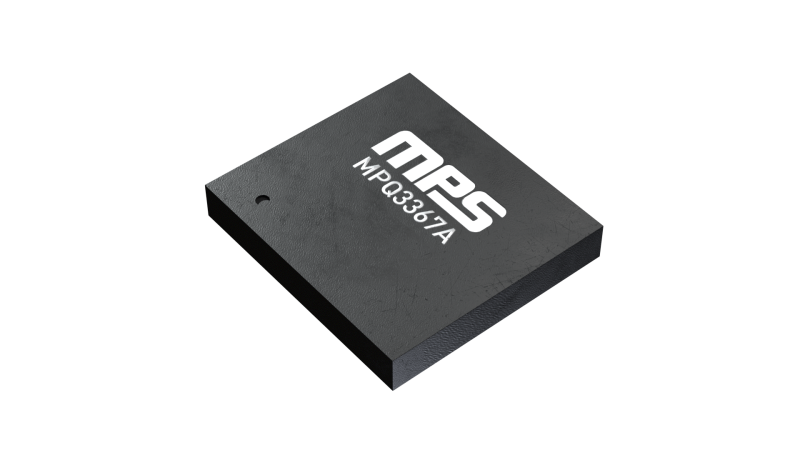

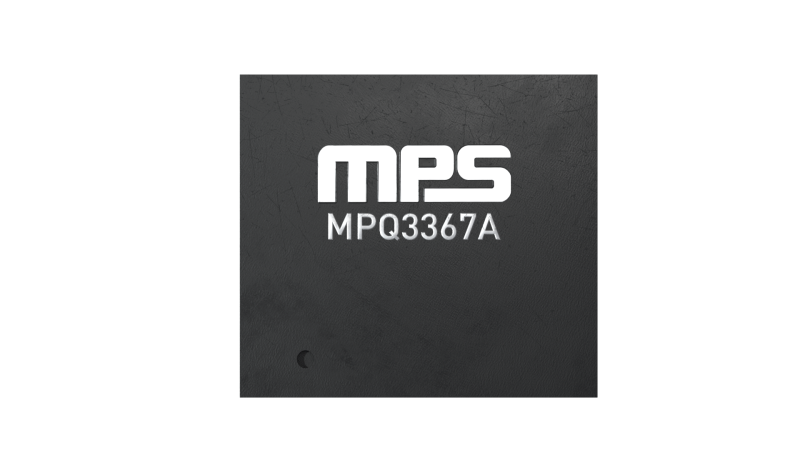

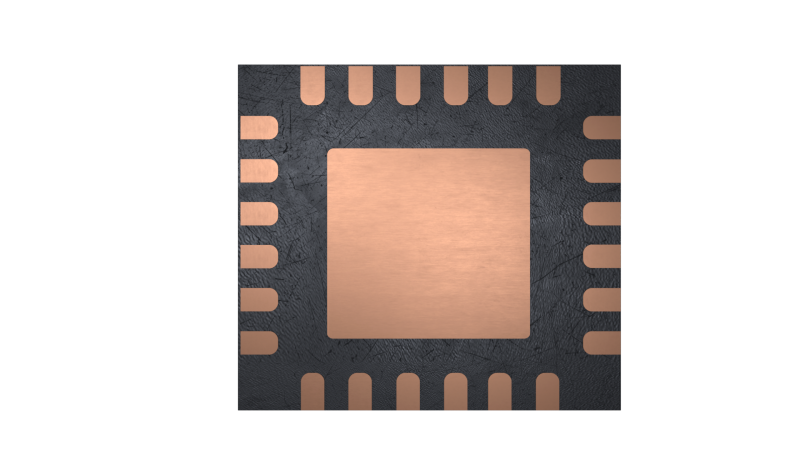

MPQ3367A全面的保护功能包括过流保护 (OCP)、过压保护 (OVP)、过温保护 (OTP) 和 LED 短路/开路保护，而且LED 电流在高温下会自动减少。MPQ3367A 采用 QFN-24 (4mmx4mm) 封装。
USB 转 I2C/PMBus 通信接口设备，包含在产品评估套件中，也可单独购买
了解更多我们的评估板套件
