详情
MP6652A 是一款内部集成功率 MOSFET 和霍尔效应传感器的单相直流无刷 (BLDC) 风扇驱动芯片。它可在 3V 至 18V 的宽输入电压 (VIN) 范围内支持高达 1A 的峰值电流。
风扇速度由施加在 PWM 引脚上的脉宽调制 (PWM) 信号控制。其可调速度曲线使该器件非常适合需要灵活控制速度曲线的冷却风扇应用。
MP6652A 的FG/RD 引脚为开漏输出，可配置用于速度检测 (FG) 或堵转保护 (RD)。该引脚必须从外部上拉。
MP6652A提供丰富的保护功能以实现稳健工作，具体包括输入过压保护 (OVP)、欠压锁定 (UVLO)保护、堵转保护、过温关断保护和过流保护 (OCP)。
MP6652A 采用 TSOT23-6-SL封装或TSOT23-6-R 封装。
-
显示更多
显示较少
产品特性和优势
- 片上霍尔传感器
- 宽输入工作电压 (VIN) 范围：3V 至 18V
- 高达 1A 的峰值电流限制
- 集成功率 MOSFET：上管 MOSFET (HS-FET) 和下管MOSFET (LS-FET) 总电阻为 850mΩ
- 可调速度曲线
- 1kHz 至 100kHz 脉宽调制 (PWM) 输入频率范围
- 软开/关相换向
- 通过FG/RD引脚可调的输出指示：
- 转速指示 (FG)
- 堵转保护故障 (RD)
- 27kHz 固定输出开关频率 (fSW)
- 可调速度参考软启动时间 (tSS)
- 1倍、0.5倍 或 2倍原始 FG 频率输出
- 可恢复堵转保护
- 可恢复过温保护
- 可恢复输入过压保护 (OVP)
- 采用 TSOT23-6-SL 封装或 TSOT23-6-R 封装
正在供货产品型号
MP6652AGJS-0000-Z MP6652AGJS-0000-P MP6652AGJR-0000-Z MP6652AGJR-0000-P MP6652AGJS-xxxx-Z MP6652AGJS-xxxx-P MP6652AGJR-xxxx-Z MP6652AGJR-xxxx-P
以 P 和 Z 结尾的零件编号是相同的零件。P 和 Z 仅表示卷筒尺寸
P&Z的含义
MP6652A Resources
-
PRODUCT CATEGORY
风扇驱动器产品类目 -
PRODUCT
MPQ6634-AEC1产品35V、2A 峰值、三相、无传感器 BLDC 电机驱动器，符合 AEC-Q100认证
-
PRODUCT
MPQ6653A-AEC1产品集成霍尔传感器的35V/1.2A、单相 BLDC 电机驱动器，采用 TSOT23-6-SL或TSOT23-6 封装，符合 AEC-Q100 认证
-
PRODUCT

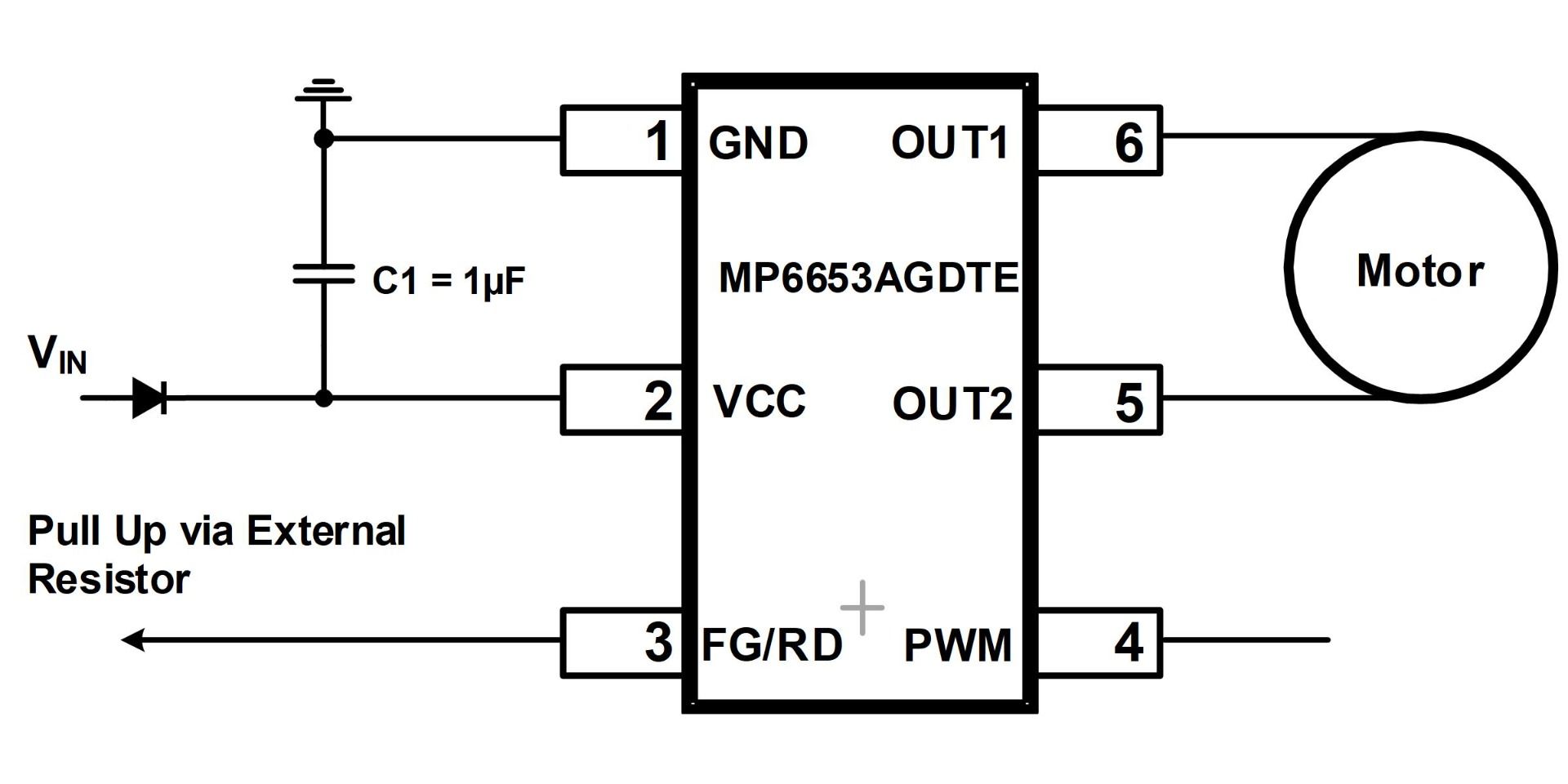

MPQ6653AGDTE-AEC1产品集成霍尔传感器的35V/1.2A、单相 BLDC 电机驱动器，采用 TQFN-6 (2mmx3mm) WF 封装，符合 AEC-Q100 认证
-
PRODUCT
MP6631B产品35V、3A 峰值相电流、三相 BLDC 电机驱动器
-
PRODUCT
MP6653产品带嵌入式霍尔传感器的 32V、单相 BLDC 电机驱动器
-
PRODUCT
MP6655产品集成 MOSFET 和霍尔传感器的 18V、2.5A 单相 BLDC 风扇驱动器
-
PRODUCT
MP6632A产品带 1A 栅极驱动器的 50V、三相无刷直流电机驱动器
-
PRODUCT
MP6617产品具有集成 MOSFET 和霍尔传感器的 18V、6A 峰值、单相直流无刷电机驱动器
-
PRODUCT
MPQ6631H-AEC1产品35V输入、3A 峰值相电流、三相 BLDC 电机驱动器，符合AEC-Q100认证
-
PRODUCT
MPQ6653-AEC1产品具有嵌入式霍尔传感器的 35V 单相 BLDC 电机驱动器，符合 AEC-Q100 认证
-
PRODUCT

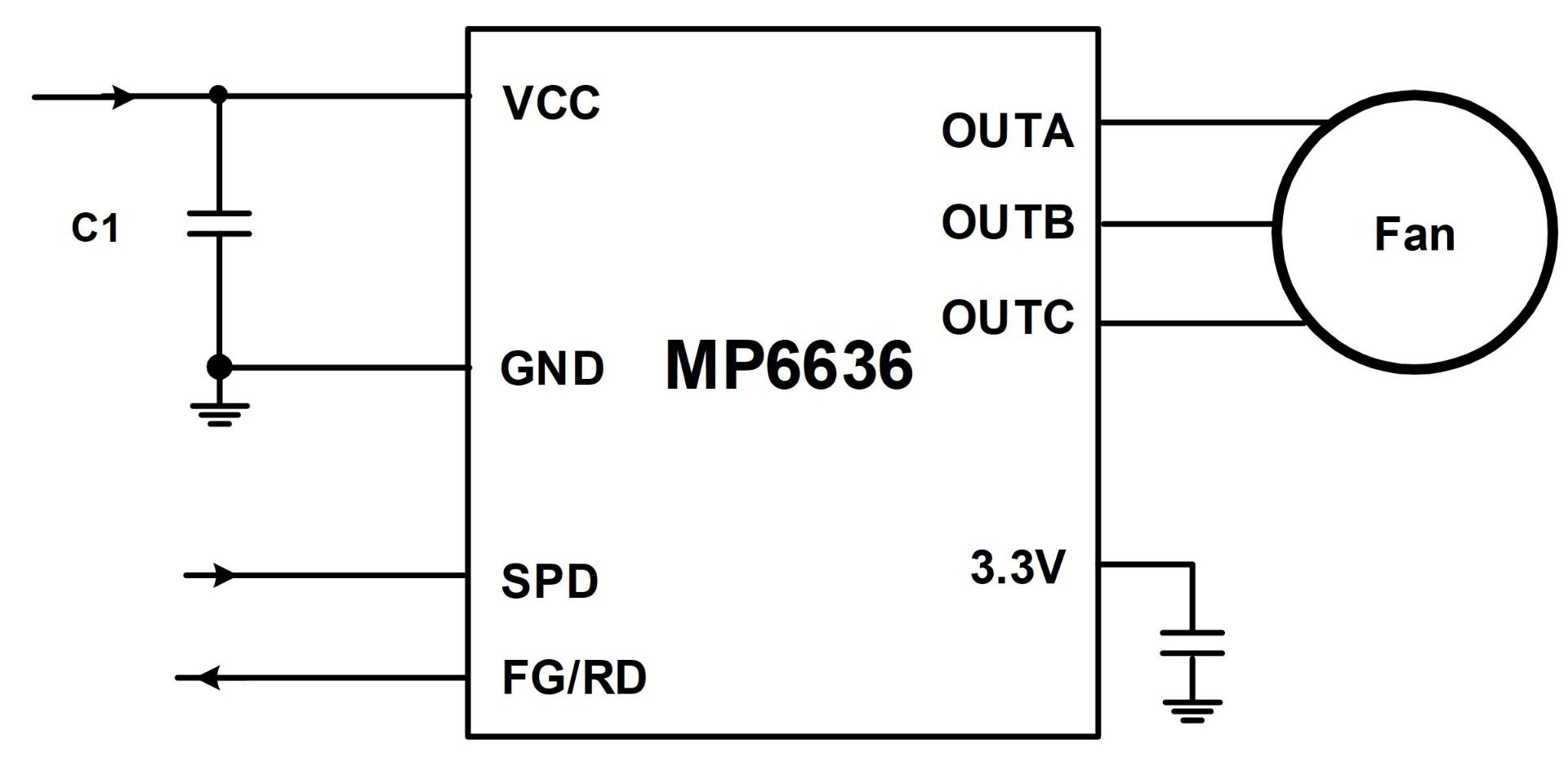

MP6636产品具有集成 MOSFET 的 18V/4A 峰值、三相无传感器 BLDC 电机驱动器
-
