MP5514

MP5514

2.7V 至 18V 宽 V_IN范围、5A、高效率、双向电源备份管理器，具有热插拔、I²C、ADC 和电容健康测试功能

Datasheet

详情

MP5514 是一款输入功率调节电源管理 IC (PMIC)，专为企业固态硬盘 (SSD)、非易失性双列直插式内存模块 (NVDIMM) 和其他备份系统应用而设计。该器件具有输入电流限制和反向电流阻断功能。它还集成了 MPS 专有的高效率双向升降压变换器和单个电感，用于在输入电源故障期间进行储能和系统电源备份。

MP5514 还提供 I²C接口和模数转换器 (ADC)。用户可以通过 I²C接口设置输入电流限制 (I_{IN_LIMIT}) 和斜率，并执行电容健康测试。MP5514 可以监控系统状态，例如输入电压 (V_IN)、输入电流 (I_IN)、存储电压 (V_STRG) 和温度，同时为这些功能提供中断选项。

其内部输入电流阻断功能可防止启动期间出现浪涌电流，反向电流阻断功能则可防止备用能量流向故障的 VIN 端口。MPS 专有的能量存储和释放管理控制电路可最大限度地降低存储电容 (C_STRG) 的要求。该电路可增加 V_IN 以提供更高的 V_STRG 来存储能量。一旦发生输入中断，能量会在保持时间 (t_HOLD) 内释放到系统中。

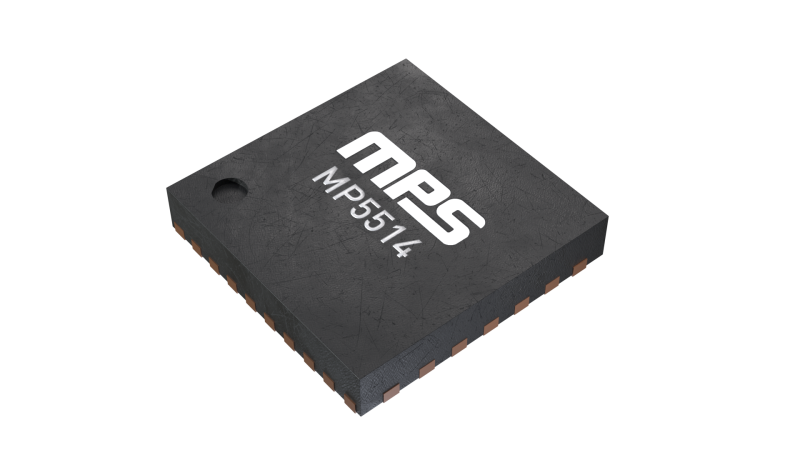

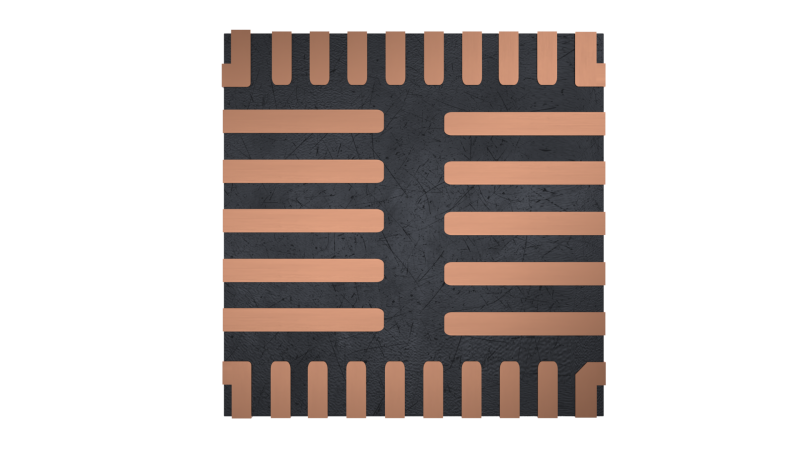

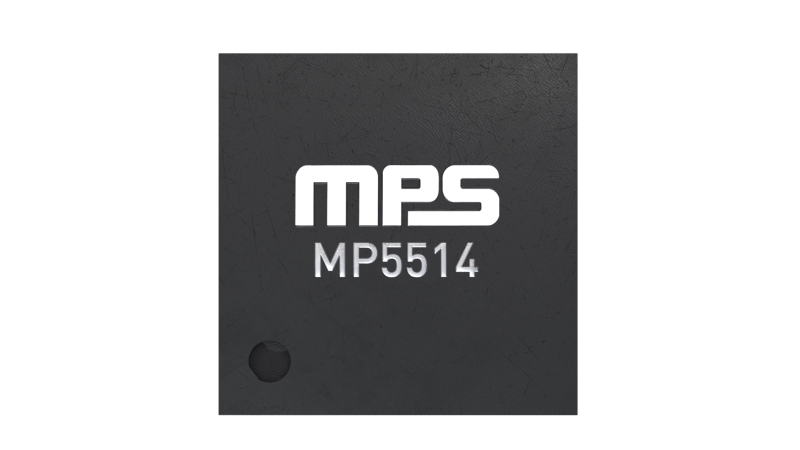

MP5514 最大限度减少了所需的现有标准外部元器件，并采用 QFN-30（5mmx5mm）封装。

产品特性和优势

MPS 特有双向升降压变换器
2.7V 至 18V 宽工作输入电压 (V_IN) 范围
高达 32V 的可配置存储电压 (V_STRG)
高达 6A 的可配置输入电流限制 (I_{IN_LIMIT})
高达 5A 的降压负载能力
可调总线电压 (V_BUS) 斜率
集成 14mΩ MOSFET 的输入电流限制
输入过压保护 (OVP)
反向电流保护 (RCP)
输入电源故障指示
存储电容(C_STRG) 健康测试
综合性电压、电流和温度采样模数转换器 (ADC)
过温关断保护
采用 QFN-30 (5mmx5mm) 封装

正在供货产品型号

MP5514GU-xxxx-Z MP5514GU-xxxx-P MP5514GU-0000-Z MP5514GU-0000-P

P&Z的含义

相关产品

EV5514-U-00A 适用于 SSD 应用的 18V 电源备份和管理单元评估板

EV5514-U-00A 是用于展示 MP5514 功能的评估板。MP5514 是一款适用于企业固态硬盘 (SSD) 应用的输入功率调节电源管理 IC (PMIC)。

MP5514 具有输入电流限制和反向电流阻断功能。它集成了 MPS 特有的高效率双向升降压变换器和单个电感，用于在输入电源故障期间进行储能和系统电源备份。该器件还提供 I²C接口、精确的输入电流采样、模数转换器 (ADC) 以及备用电容健康测试。

MP5514 采用 QFN-30（5mmx5mm）封装。
