购买MP3398H
正在供货产品型号
MP3398HGS-Z MP3398HGS-P
P&Z的含义
相关产品
EV3398H-S-00A 4 串、最高 400mA/串、80V回收端耐压、升压 WLED 控制器评估板
EV3398H-S-00A 是用于展示 MP3398H 功能的评估板。MP3398H是一款集成4个 LED 电流通道的升压控制器，专用于驱动大尺寸 LCD 面板背光应用的白光 LED (WLED) 阵列。
MP3398H 支持两个或多个并联 IC共用同一个电源，从而扩展 LED 电流通道的数量。
MP3398H 采用定频峰值电流控制模式，可通过外部电阻调节开关频率。 MP3398H 支持4.5V至 33V的输入电压 (VIN) 电源，它通过驱动一个外部 MOSFET 实现输出电压 (VOUT) 的升压。 该器件还可将每个 LED 灯串中的电流调节至外部电流设置电阻预设的值。
MP3398H 采用4个内部电流源以实现电流平衡，LED灯串之间的电流匹配可实现1.5%的调节精度。LED 电流源的低调整电压可降低功耗。
MP3398H 支持带 PWM 输入的直接脉宽调制 (PWM) 调光模式和带 PWM 输入或DC输入的模拟调光模式。全方面的保护功能包括过流保护 (OCP)、过温保护 (OTP)、欠压保护 (UVP)、过压保护 (OVP)、LED 短路/开路保护以及电感/二极管短路保护。

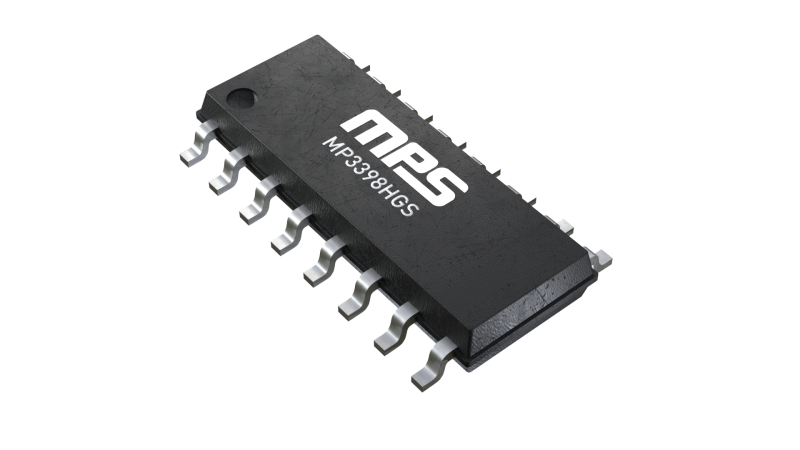

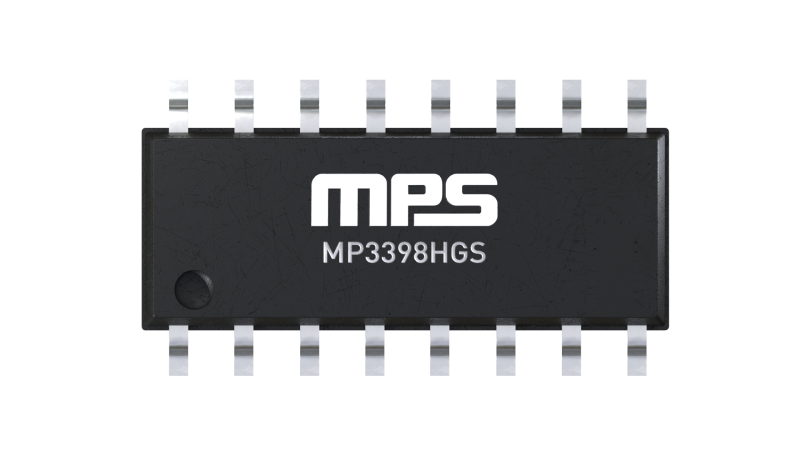

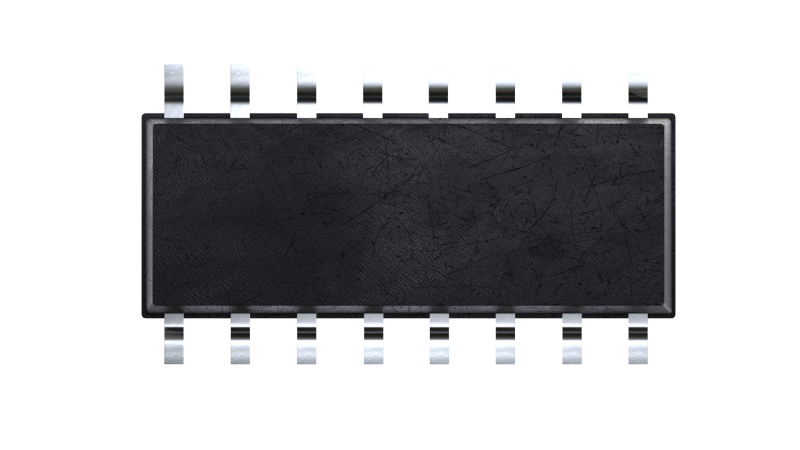

MP3398H 采用 SOIC-16 封装。EV3398H-S-00A 为整装测试评估板。
了解更多我们的评估板套件
