MP3326

MP3326

16 通道、每通道 50mA、独立 PWM 模拟调光和 I2C 接口的 LED 驱动器

Datasheet

详情

MP3326 是一款 16 通道 WLED 驱动器，宽输入电压范围为 4V 至 16V。MP3326 在每串 LED 灯串端子中施加 16 个内部电流源。通过外部电流设定电阻来设置每通道 LED 电流。每通道最大电流为 50mA（VIN≥ 4.5V）。该器件具有 I2C 接口，可通过外部电阻配置最多 10 个 I2C 地址。这意味着 MPQ3326 可支持多达 10 个级联 IC 以驱动 LED 阵列。每通道都能通过 I2C 使能或关闭。

MPQ3326 每个 LED 通道都有独立的 PWM 调光和模拟调光，而每通道都有 12 位分辨率 PWM 调光和 6 位模拟调光。为了优化 EMI/EMC 性能，可以对 LED 电流斜坡速率和相移进行配置。该器件可以从 RFSH/FLT 引脚输出一个刷新的信号，该信号频率可由寄存器设置。器件中集成了负载开路保护、短路保护和过温保护（OTP）。如果触发保护，故障指示会拉低，此时会设置相应的故障寄存器。

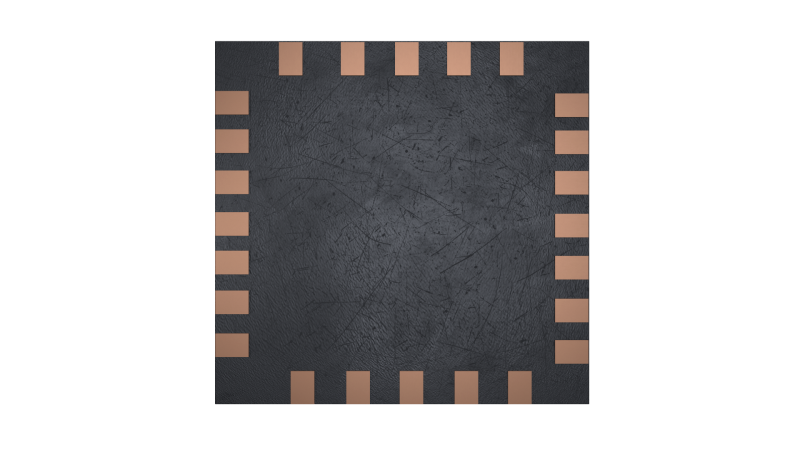

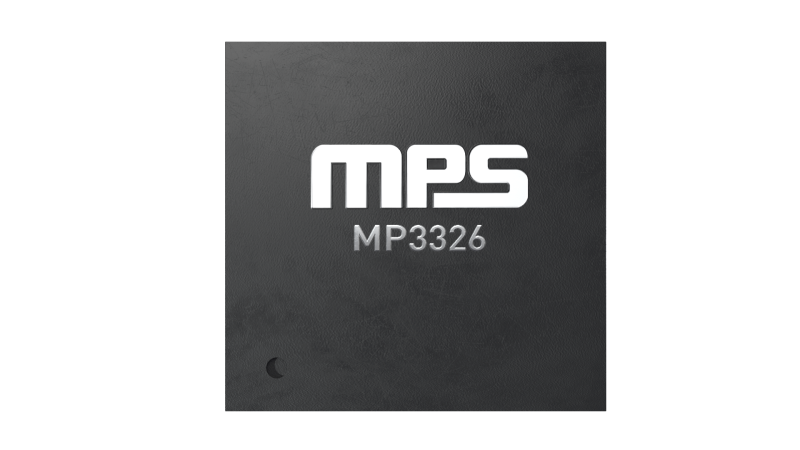

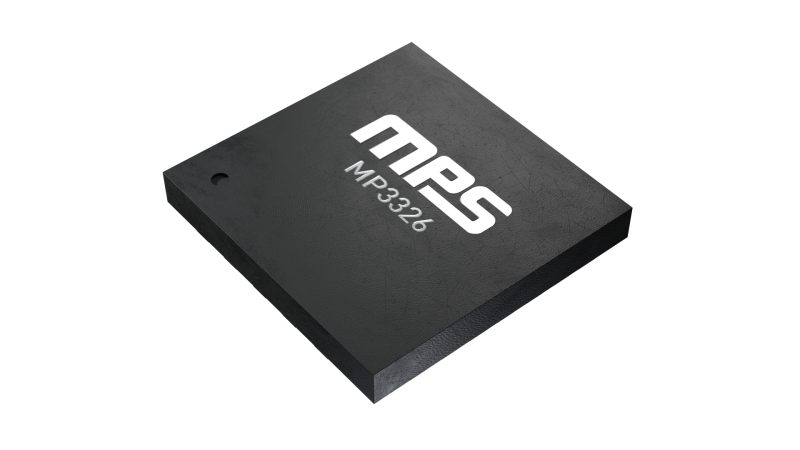

MP3326 采用 QFN-24（4mmx4mm）封装。

产品优势

每通道独立的脉宽调制（PWM）调光和模拟调光
深度调光模式，12 位 PWM 调光
可通过移相和斜率调整来降低 EMI
高达 10 个可配置地址

产品特性和优势

4V 至 16V 宽输入电压范围
16 通道，每通道电流最大为 50mA（VIN ≥ 4.5V）
由外部电阻配置 LED 电流
每通道 6 位模拟调光
每通道 12 位 PWM 调光
可选 220Hz、250Hz、280Hz 或 330Hz PWM 调光频率
刷新的信号输出
I2C 接口
可通过外部电阻配置 10 个地址
可配置 LED 电流变化斜率
40μs 移相
故障指示
LED 负载开路保护
具有可配置阈值的 LED 短路保护
欠压锁定保护（UVLO）
过温保护（OTP）
兼容 ELV Directive II
采用 QFN-24（4mmx4mm）封装

正在供货产品型号

MP3326GR-P MP3326GR-Z

P&Z的含义

相关产品

EVQ3326-R-00A 集成独立 PWM 调光、模拟调光和 I2C 评估板的 16 通道、每通道 50mA、LED 驱动器，符合 AEC-Q100 认证

EVQ3326-R-00A 是一款用于演示 MPQ3326 产品性能的评估板。MPQ3326 是一款 16 通道白光 LED（WLED）驱动器，宽输入电压范围为 4V 至 16V。MP3326 在每串 LED 灯串端子中施加 16 个内部电流源。通过外部电流设定电阻来设置每通道 LED 电流。每通道最大电流为 50mA（VIN ≥ 4.5V）。

该器件具有 I2C 接口（可通过外部电阻配置最多 10 个 I2C 地址），使 MPQ3326 可支持多达 10 个级联 IC 以驱动 LED 阵列。每通道都能通过 I2C 使能或关闭。

MPQ3326 每一通道都有独立的脉宽调制（PWM）调光和模拟调光以及 12 位分辨率 PWM 调光和 6 位模拟调光。可以对 LED 电流斜坡速率和相移进行配置以优化 EMI/EMC 性能。器件的 RFSH/FLT 引脚可输出刷新的信号。可由寄存器设置刷新的信号频率。全方位保护功能包括 LED 开路保护、LED 短路保护和过温保护（OTP）。如果触发故障保护，则故障指示将拉低并设置相应的故障寄存器。

MPQ3326 符合 AEC-Q100 认证，采用 QFN-24（4mmx4mm）封装。
