MP24881

MP24881

具有 PWM 和模拟调光功能的 60V、1.1A 同步降压 LED 驱动器

详情

MP24881 是一款集成 N 沟道 MOSFET 和整流器的60V、单片、同步降压 LED 驱动器，它可以为大功率 LED 提供高达 1.1A 的连续 LED 电流 (I_LED)。该器件具有10V 至 60V 的宽输入电压 (V_IN) 范围，可适应各种降压照明应用。其滞后电流模式可最大限度地减少环路补偿设计并实现快速瞬态响应，从而实现 25kHz 脉宽调制 (PWM) 调光频率。

MP24881 支持通过 PWM 或模拟信号输入进行模拟调光，从而消除由 PWM 频率 (f_PWM) 引起的闪烁。独立 PWM 和模拟调光输入端口可实现全PWM 信号控制混合调光，调光深度可低至 0.1%。

MP24881全面的保护功能包括了电流采样 (CS) 短路保护、下管 (LS) 反向过流保护 (OCP)、上管 (HS) OCP 和过温关断保护。

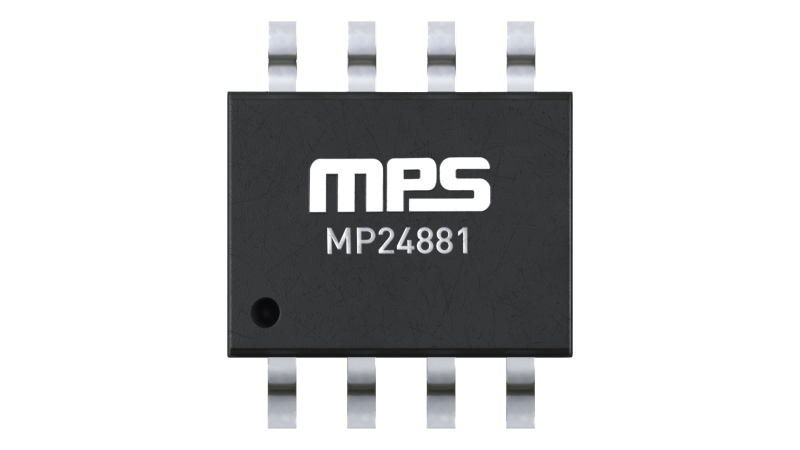

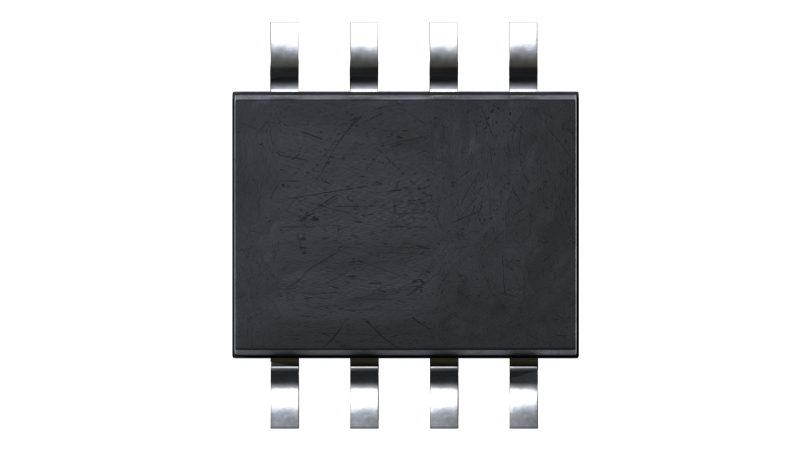

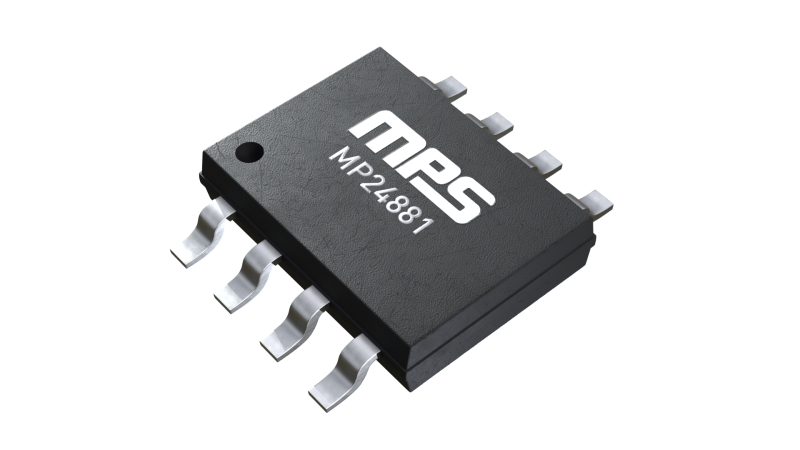

MP24881 采用 SOIC-8EP 封装。

产品特性和优势

10V 至 60V 宽工作输入电压 (V_IN) 范围
高达 1.1A 的 LED 电流 (I_LED)
同步降压变换器
内部 100mΩ 上管 MOSFET (HS-FET)
内部 110mΩ 同步整流器 (SR)
滞后控制
高达 2MHz 的开关频率 (f_SW)
100mV 参考电压 (V_REF)
LED 共阴极连接
出色的脉宽调制 (PWM) 调光性能：
- 高达 25kHz的PWM 调光频率
- 20000:1 宽调光范围
低至 0.1% 的调光深度
全PWM 信号控制混合调光
上管 (HS) 过流保护 (OCP)
电流采样 (CS) 短路保护
下管 (LS) 反向 OCP
过温关断保护
采用SOIC-8EP 封装

正在供货产品型号

MP24881GN-Z MP24881GN-P
