本用例介绍MCQ1823如何应用于汽车负载检测和管理。

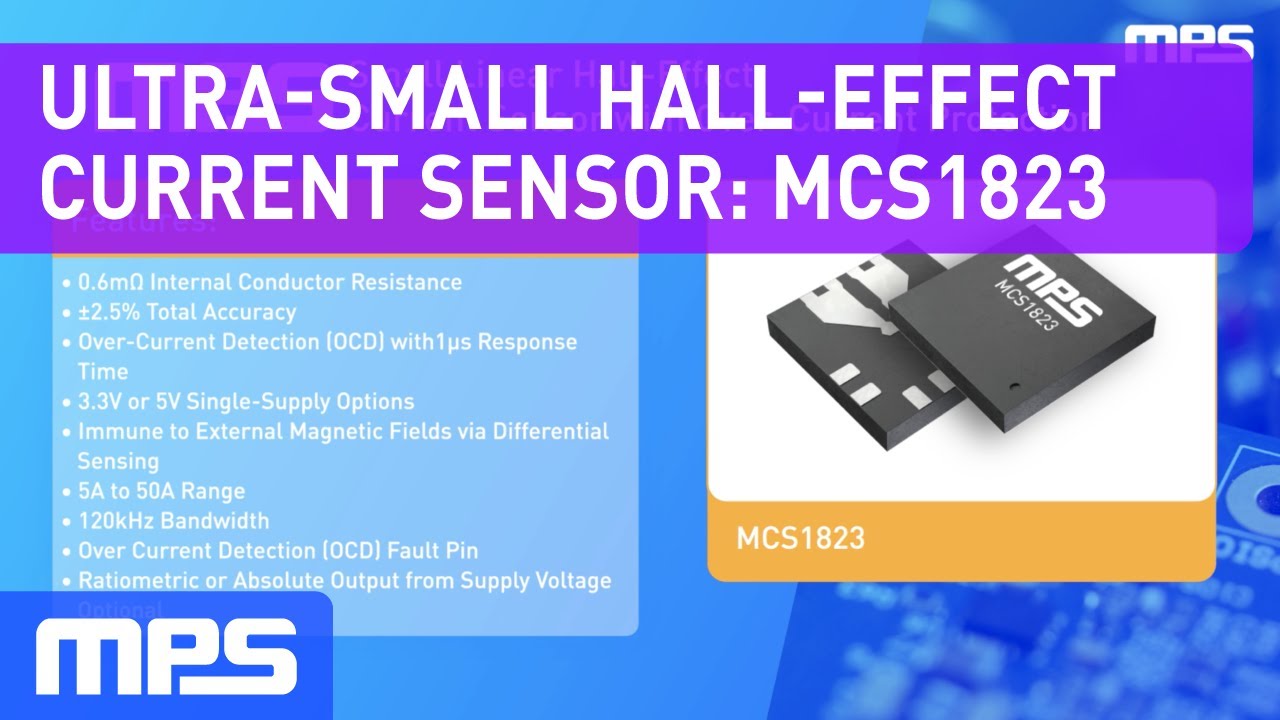

集成型霍尔效应电流传感器MCQ1823采用高精度霍尔传感器用于交流或直流电流采样，它采用超小尺寸TQFN-12 (3mmx3mm) 封装，可实现更高性能并能无缝集成到空间有限的汽车负载检测和管理系统中。

汽车系统由许多关键的子系统组成，包括制动和转向系统、信息娱乐和照明系统、引擎和变速箱以及供暖和空调系统等。为防止故障或过载，这些组件需要负载和检测管理系统来控制并监控车辆的整体电力负载。具备大电流监控能力和小尺寸的汽车负载检测和管理系统对于改进笨重、庞大且在较高电流下欠缺精度的传统电流传感器十分重要。

集成型霍尔效应电流传感器MCQ1823采用高精度霍尔传感器用于交流或直流电流采样，它具有超小尺寸TQFN-12 (3mmx3mm) 封装，可实现更高性能并能无缝集成到空间有限的汽车负载检测和管理系统中。此外，MCQ1823 的差分霍尔阵列可消除任何杂散磁场，可在恶劣的汽车环境中避免外部噪声和干扰。另外，该传感器还集成了过流检测 (OCD)功能，并具有 1μs 快速响应时间。

MCQ1823还具备以下功能特性：

• 3.3V 或 5V 单电源选项
• 通过差分传感免受所有外部磁场影响
• 0.6mΩ 内部导体电阻
• 总精度达±2.5%
• 5A 至 50A 范围，单向或双向电流选项
• 120kHz 带宽
• 自定义 OCD范围：I_PMAX 的 50% 至 240%
• 输出与交流或直流电流成正比
• 比例或绝对输出选项
• 精度由工厂校准
• 无磁滞

如需了解更多信息，请参阅 MPS 的高隔离电流传感器选型。
